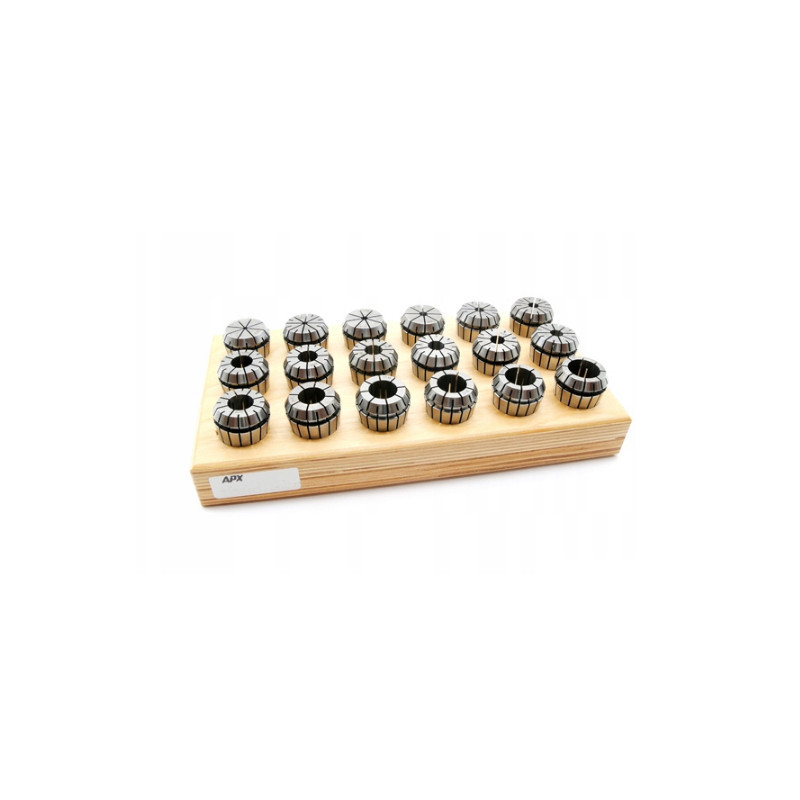

Sada kleštin ER32 - 18 ks (7618KPL)
5 079,00 Kč
S DPH
Typ kleštin: ER32;
Průměr upínání: 3 - 20 mm;
Počet kleštin: 18 ks;
Zásady zabezpečení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady doručení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady vrácení(upravuje se pomocí modulu Ujištění zákazníka)
Vlastnosti a použití sady kleštin ER32:
- Sada kleštin v dřevěném boxu obsahuje kleštiny ER32.
- Kleštiny ER DIN 6499B pro upínání nářadí s válcovou stopkou.
- Obvodová házivost 0,01 mm.
Technické informace:
| Parametr | Hodnota | Jednotky |
|
|---|---|---|---|
| Kletina | ER | ||
| Rozsah | 3 - 20 | mm | |
| Průměr d | 3; 4; 5; 6; 7; 8; 9; 10; 11; 12; 13; 14; 15; 16; 17; 18; 19; 20 | mm | |
| Počet kleštin | 18 | ks |
Montáž kleštin v upínacích maticích:
|
|
||
| montáž kleštiny do upínací matice | správně nasazená kleština | demontáž kleštiny |
Pro správnou montáž ER kleštin musíte:
- Kleštinu vložit pod úhlem do matice opatřené excentrickým kroužkem. Zcela ji zasuňte v místech, kde je kroužek „nejsilnější" (obr. A).
- Kleštinu jednoduše dotlačte. Můžete si pomoci mírným otáčením kleštiny.
- Vložte nástroj do kleštiny a matici přišroubujte na upínač. Na utažení používejte k tomu určený klíč pro kleštiny.
- Při vytahování kleštiny ER, postupujte opačným způsobem, tj. prázdnou kleštinu zešikma vytáhněte z matice směrem od nejtenčí části excentrického kroužku v matici. Opět si můžete pomoci otáčením kleštiny. (obr. C)
Maximální průměry upnutí odvozené od velikosti- typu kleštiny ER:
APX_ER32.KPL.18TUL
Parametry
- Tvar otvoru kleštiny
- round
- Rozměr kleštiny
- 10 mm
11 mm
12 mm
13 mm
14 mm
15 mm
16 mm
17 mm
18 mm
19 mm
2 mm
20 mm
3 mm
4 mm
5 mm
6 mm
7 mm
8 mm
9 mm - Typ kleštiny
- ER32
- Sada
- Ano
Specifické reference
