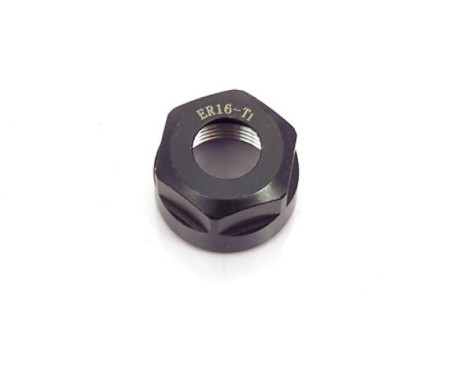

Upínací matice kleštin ER16 (DM072-T1)
151,00 Kč
S DPH
Určena pro upínací trny s kleštinami ER16
Zásady zabezpečení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady doručení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady vrácení(upravuje se pomocí modulu Ujištění zákazníka)
Vlastnosti a použití upínací matice kleštin ER16 typ T1:
- Vyrobena z vysoce kvalitní oceli.
- Určena pro držáky kleštin ER 16 (DIN6499).
- Před montáží do trnu musí být kleština vložena do matice.
Technické informace:
| Parametr | Hodnota | Jednotky |  |
|---|---|---|---|
| D | 28 | mm | |
| L | 17,5 | mm | |
| M | M22 x 1,5 | mm | |
| Hmotnost | 0,05 | kg |
Montáž kleštin v upínacích maticích:
|
|
||
|
Montáž kleštiny do upínací matice |
Správně nasazená kleština | Demontáž kleštiny |
Pro správnou montáž ER kleštin musíte:
- Kleštinu vložit pod úhlem do matice, opatřené excentrickým kroužkem, Zcela ji zasuňte v místech, kde je kroužek „nejsilnější (obr. A)
- Kleštinu jednoduše dotlačte. Můžete si pomoci mírným otáčením kleštiny (obr. B)
- Vložte nástroj do kleštiny a matici přišroubujte na upínač. Na utažení používejte k tomu určený klíč pro kleštiny
- Při vytahování kleštiny ER, postupujte opačným způsobem, tj. prázdnou kleštinu zešikma vytáhněte z matice směrem od nejtenčí části excentrického kroužku v matici. Opět si můžete pomoci otáčením kleštiny (obr. C)
