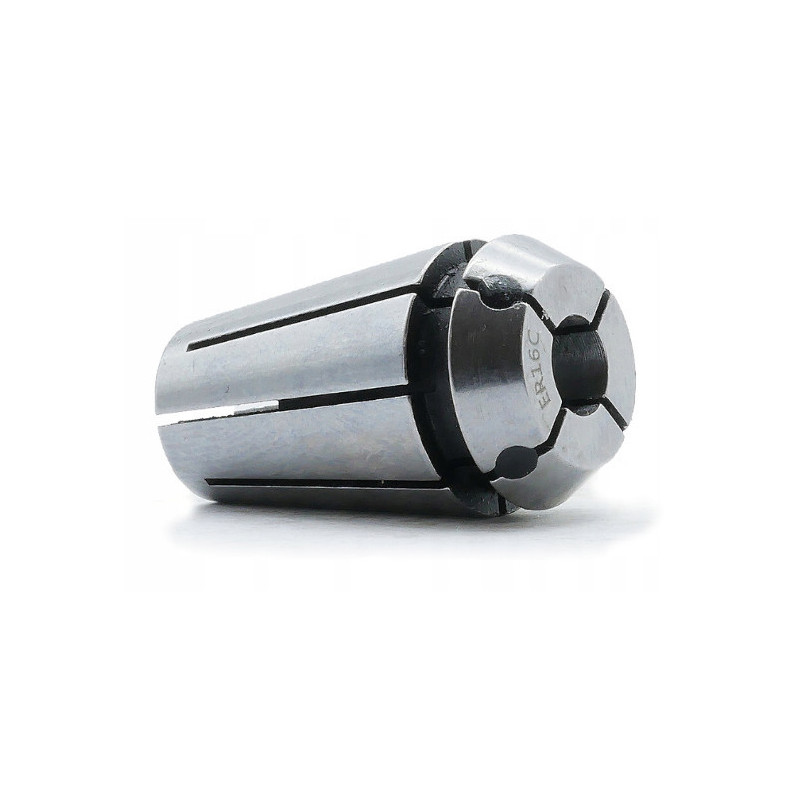

Zatěsněná kleština ER16 - 10 mm, utěsněná
402,00 Kč
S DPH
Upínací rozsah: 10 - 9,1 mm;
DIN6499B;
Zásady zabezpečení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady doručení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady vrácení(upravuje se pomocí modulu Ujištění zákazníka)
Vlastnosti a použití utěsněné kleštiny ER16 - 10 mm:
- Kleština ER DIN 6499B pro upínání nářadí s válcovou stopkou
- Kompatibilní s maticemi ER.
- Rozsah upnutí: 10 - 9,1 mm.
- Centrální chlazení přes nástroj.
Technické informace:
| Parametr | Hodnota | Jednotky |
|
|---|---|---|---|
| d | 10 | mm | |
| D | 17 | mm | |
| L | 27,5 | mm |
Montáž kleštin v upínacích maticích:
|
|
||
| Montáž kleštiny do upínací matice | Správně nasazená kleština | Demontáž kleštiny |
Pro správnou montáž ER kleštin musíte:
- Kleštinu vložit pod úhlem do matice, opatřené excentrickým kroužkem, Zcela ji zasuňte v místech, kde je kroužek „nejsilnější (obr.A)
- Kleštinu jednoduše dotlačte. Můžete si pomoci mírným otáčením kleštiny
- Vložte nástroj do kleštiny a matici přišroubujte na upínač. Na utažení používejte k tomu určený klíč pro kleštiny
- Při vytahování kleštiny ER, postupujte opačným způsobem, tj. prázdnou kleštinu zešikma vytáhněte z matice směrem od nejtenčí části excentrického kroužku v matici. Opět si můžete pomoci otáčením kleštiny. (obr.C)
Maximální průměry upnutí odvozené od velikosti- typu kleštiny ER:
DM_TUL_ER16_10_USZCZ
50 ks
Parametry
- Tvar otvoru kleštiny
- round
- Rozměr kleštiny
- 10 mm
- Typ kleštiny
- ER16
- Utěsnění
- Ano
