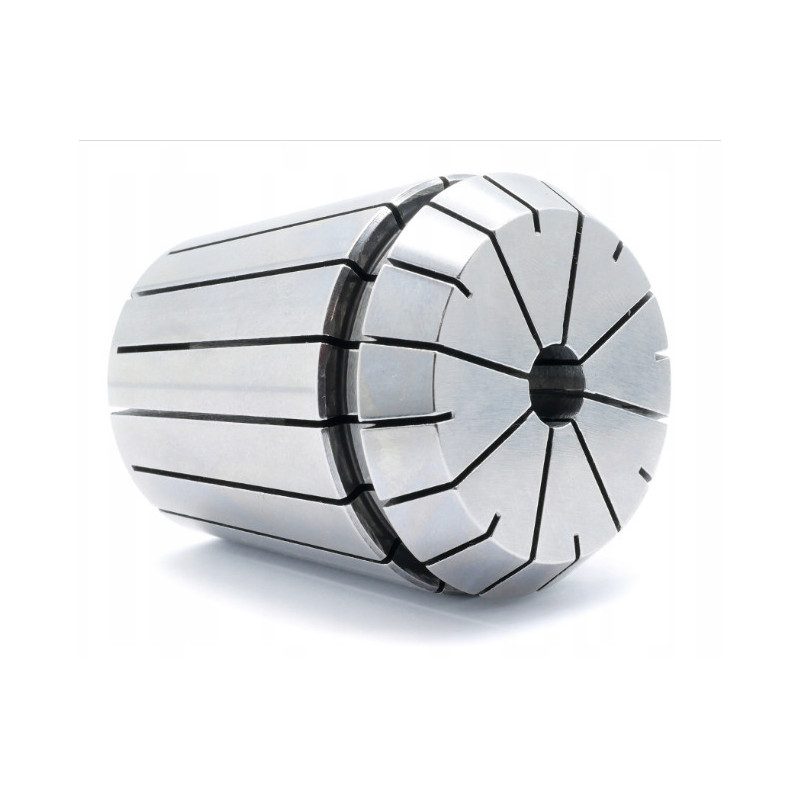

Kleština ER50 - 33 mm
444,00 Kč
S DPH
Upínací rozsah: 33 - 31 mm;
DIN6499B;
Zásady zabezpečení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady doručení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady vrácení(upravuje se pomocí modulu Ujištění zákazníka)
Vlastnosti a použití kleštiny ER50 - 33 mm:
- Kleština ER DIN 6499B pro upínání nářadí s válcovou stopkou.
- Kompatibilní s maticemi ER50.
- Rozsah upnutí: 33 - 31 mm.
- K utažení upínacích matic použijte hákový klíč nebo vícebodový klíč ER50.
- DIN6499B / 477E.
Technické informace:
| Parametr | Hodnota | Jednotky |
|
|---|---|---|---|
| d | 33 | mm | |
| D | 50 | mm | |
| D1 | 52 | mm | |
| D2 | 46 | mm | |
| L | 60 | mm | |
| L1 | 12,6 | mm | |
| L2 | 8,5 | mm | |
| L3 | 5,5 | mm |
Montáž kleštin v upínacích maticích:
|
|
||
| Montáž kleštiny do upínací matice | Správně nasazená kleština | Demontáž kleštiny |
Pro správnou montáž ER kleštin musíte:
- Kleštinu vložit pod úhlem do matice, opatřené excentrickým kroužkem, Zcela ji zasuňte v místech, kde je kroužek „nejsilnější (obr.A)
- Kleštinu jednoduše dotlačte. Můžete si pomoci mírným otáčením kleštiny
- Vložte nástroj do kleštiny a matici přišroubujte na upínač. Na utažení používejte k tomu určený klíč pro kleštiny
- Při vytahování kleštiny ER, postupujte opačným způsobem, tj. prázdnou kleštinu zešikma vytáhněte z matice směrem od nejtenčí části excentrického kroužku v matici. Opět si můžete pomoci otáčením kleštiny. (obr.C)
Maximální průměry upnutí odvozené od velikosti- typu kleštiny ER:
DM_TUL_ER50_33
49 ks
Parametry
- Tvar otvoru kleštiny
- round
- Rozměr kleštiny
- 33 mm
- Typ kleštiny
- ER50
Specifické reference
Nové
