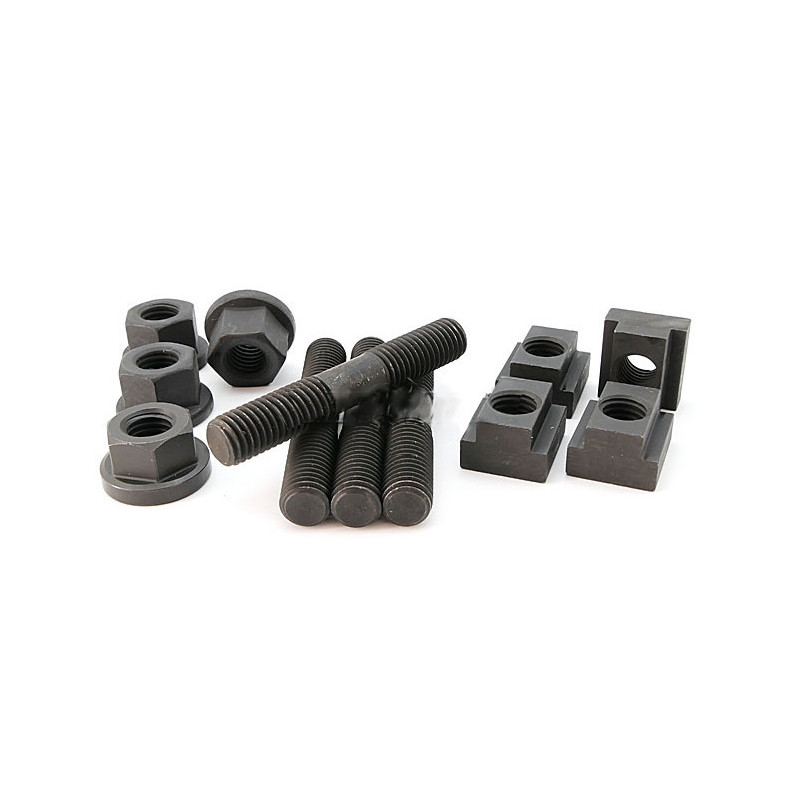

Vlastnosti a použití sady upínacích elementů se závitem 5/8":

• Sada montážních elementů používaných při práci na frézkách, vrtačkách apod.
• Používají se na upínání obrobků a přípravků na pracovním stole stroje nebo přídavných otočných a sklopných stolech.
• Povrch je tepelně zušlechtěný a černěný.
• Šestihranná matice s nakružkem RLY vyrobená podle DIN6331.
• T-matice RLV vyrobená podle DIN508.
• Šroub oboustranný závit RLR vyrobený podle DIN6379.
• Materiál: 1.1191.
• tvrdost: 30-32 HRC.
• Třída: 10.9
• Závit 5/8".

Technické informace RLY:

Parametr	Hodnota	Jednotky
d	5/8	"
d1	35	mm
k	7	mm
m	20	mm
e	29,5	mm
S	26	mm

Technické informace RLV:

Parametr	Hodnota	Jednotky
d	5/8	"
a	17,5	mm
e	28	mm
h	19	mm
k	11	mm

Technické informace RLR:

Parametr	Hodnota	Jednotky
d	5/8	"
b1	35	mm
b	7	mm
L	20	mm
