Sada kleštin ER20 - 12 ks
3 493,00 Kč
S DPH
Typ kleštin: ER20;
Průměr upínání: 2 - 13 mm;
Počet kleštin: 12 ks;
Zásady zabezpečení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady doručení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady vrácení(upravuje se pomocí modulu Ujištění zákazníka)
Vlastnosti a použití sady kleštin ER20:

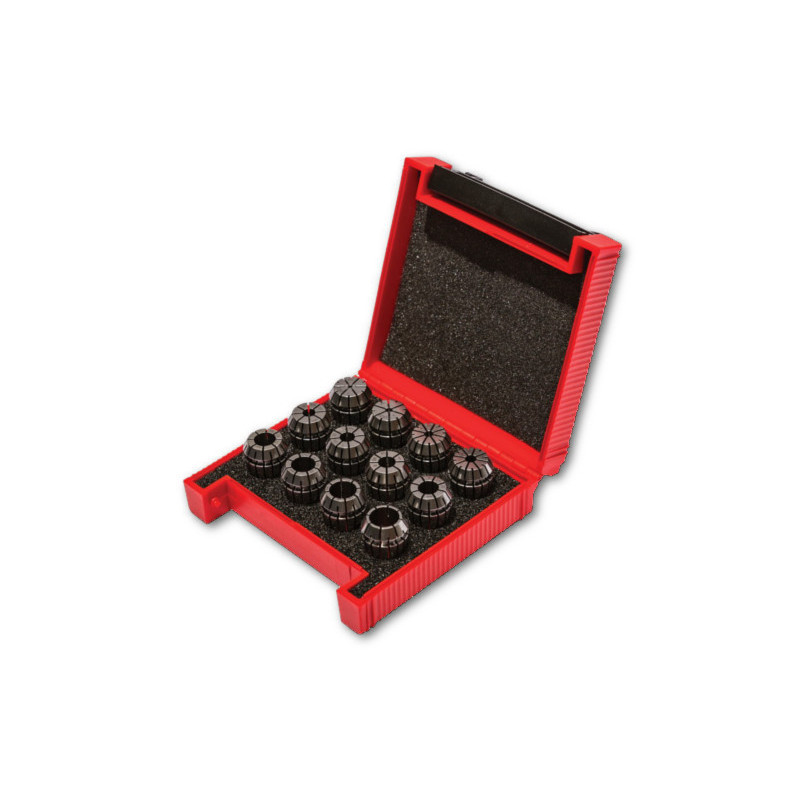

- Sada kleštin v plastovém boxu obsahuje kleštiny ER20.
- Kleštiny ER DIN 6499B pro upínání nářadí s válcovou stopkou.
- Třídá standardní ST s maximálním axiální házivostí do 15 μm.
Technické informace:
| Parametr | Hodnota | Jednotky |
|
|---|---|---|---|
| Kletina | ER20 | ||
| Rozsah | 2 - 13 | mm | |
| Průměr d | 2; 3; 4; 5; 6; 7; 8; 9; 10; 11; 12; 13 | mm | |
| Počet kleštin | 12 | ks |
Montáž kleštin v upínacích maticích:
|
|
||
| montáž kleštiny do upínací matice | správně nasazená kleština | demontáž kleštiny |
Pro správnou montáž ER kleštin musíte:
- Kleštinu vložit pod úhlem do matice opatřené excentrickým kroužkem. Zcela ji zasuňte v místech, kde je kroužek „nejsilnější" (obr. A).
- Kleštinu jednoduše dotlačte. Můžete si pomoci mírným otáčením kleštiny.
- Vložte nástroj do kleštiny a matici přišroubujte na upínač. Na utažení používejte k tomu určený klíč pro kleštiny.
- Při vytahování kleštiny ER, postupujte opačným způsobem, tj. prázdnou kleštinu zešikma vytáhněte z matice směrem od nejtenčí části excentrického kroužku v matici. Opět si můžete pomoci otáčením kleštiny. (obr. C)
FAT_ER20SET.ST.12
Parametry
- Tvar otvoru kleštiny
- round
- Rozměr kleštiny
- 10 mm
11 mm
12 mm
13 mm
3 mm
4 mm
5 mm
6 mm
7 mm
8 mm
9 mm - Typ kleštiny
- ER20
- Sada
- Ano
