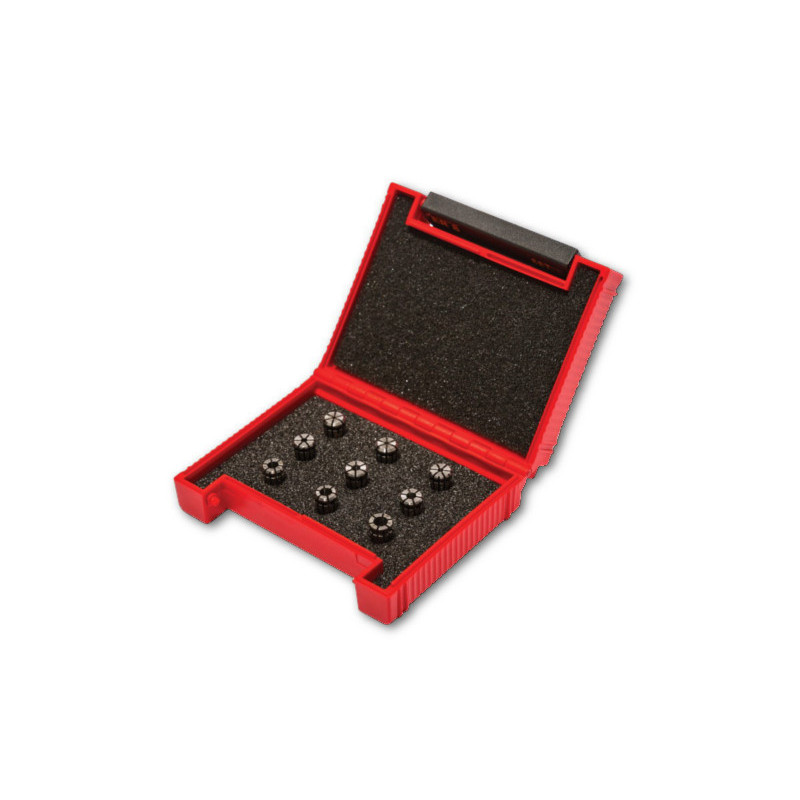

Sada kleštin ER8 - 9 ks
3 529,00 Kč
S DPH
Typ kleštin: ER8;
Průměr upínání: 1 - 5 mm;
Počet kleštin: 9 ks;
Zásady zabezpečení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady doručení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady vrácení(upravuje se pomocí modulu Ujištění zákazníka)
Vlastnosti a použití sady kleštin ER8:
- Sada kleštin v plastovém boxu obsahuje kleštiny ER8.
- Kleštiny ER DIN 6499B pro upínání nářadí s válcovou stopkou.
- Třídá standardní ST s maximálním axiální házivostí do 15 μm.
Technické informace:
| Parametr | Hodnota | Jednotky |
|
|---|---|---|---|
| Kletina | ER8 | ||
| Rozsah | 1 - 5 | mm | |
| Průměr d | 1; 1,5; 2; 2,5; 3; 3,5; 4; 4,5; 5 | mm | |
| Počet kleštin | 9 | ks |
Montáž kleštin v upínacích maticích:
|
|
||
| montáž kleštiny do upínací matice | správně nasazená kleština | demontáž kleštiny |
Pro správnou montáž ER kleštin musíte:
- Kleštinu vložit pod úhlem do matice opatřené excentrickým kroužkem. Zcela ji zasuňte v místech, kde je kroužek „nejsilnější" (obr. A).
- Kleštinu jednoduše dotlačte. Můžete si pomoci mírným otáčením kleštiny.
- Vložte nástroj do kleštiny a matici přišroubujte na upínač. Na utažení používejte k tomu určený klíč pro kleštiny.
- Při vytahování kleštiny ER, postupujte opačným způsobem, tj. prázdnou kleštinu zešikma vytáhněte z matice směrem od nejtenčí části excentrického kroužku v matici. Opět si můžete pomoci otáčením kleštiny. (obr. C)
FAT_ER8SET.ST.9
Parametry
- Tvar otvoru kleštiny
- round
- Rozměr kleštiny
- 1 mm
1,5 mm
2 mm
2,5 mm
3 mm
3,5 mm
4 mm
4,5 mm
5 mm - Typ kleštiny
- ER8
- Sada
- Ano
