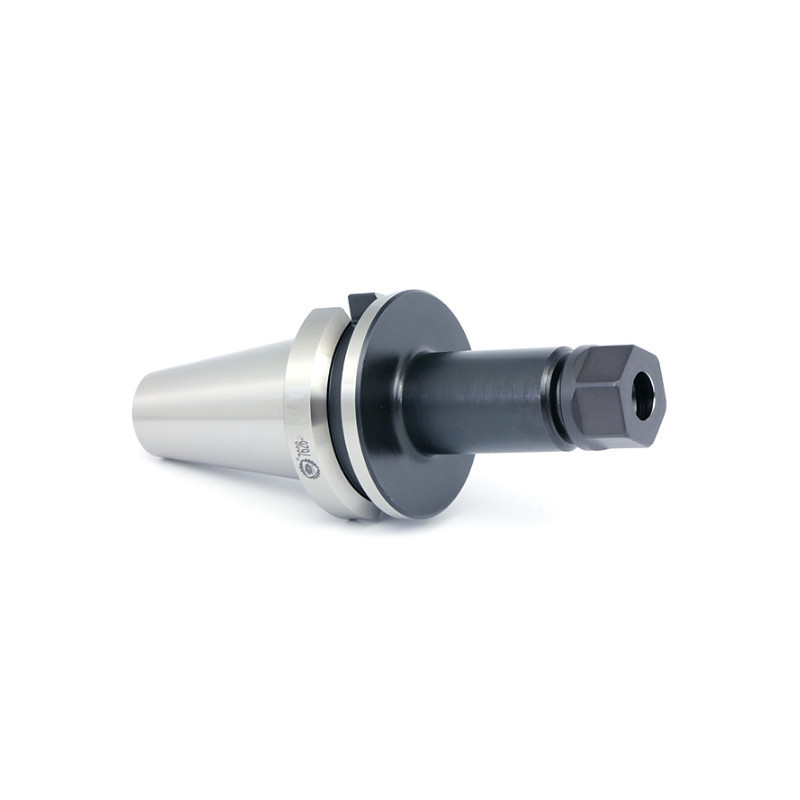

Kleštinový upínač ER16 - BT50 - 100 mm (7626-S AD+B)
3 766,00 Kč
S DPH
Vnější kužel: BT 50 (MAS 403-BT);
Kleština: ER16;
Délka: 100 mm;
Typ chlazení: AD+B;
Zásady zabezpečení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady doručení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady vrácení(upravuje se pomocí modulu Ujištění zákazníka)
Vlastnosti a použití kleštinového upínače ER16 - BT50 - 100 mm:
- Kleštinový upínač slouží pro upínání nářadí s válcovou stopkou.
- Kuželový držák SK (BT50) dle MAS 403-BT s vnitřním vtahujícím závitem M22.
- AD = verze s přívodem chlazení středem vřetene (přes upínací čep).
- B = verze s přívodem chlazení z límce upínače.
- Používání na konvečních obráběcích strojích nebo CNC strojích.
- Materiál: chromovo - manganová ocel.
- Cementováno do hloubky 0,7 mm.
- Kalené a přesně broušené.
- Tvrdost povrchu 58±2 HRC.
- Výrobní tolerance kužele AT3.
- Pro automatickou výměnu u CNC strojů se používají vtažné šrouby (není součástí).
- K dotažení matice ER16 je nutný plochý hákový klíč ER16 (není součástí).
- K pohodlnému upevnění nástroje v držáku můžete použít montážní držák nástrojů (není součástí).
- Kompatibilní kleštiny ER16.
Technické informace:
| Parametr | Hodnota | Jednotky |
|
|---|---|---|---|
| K (MAS 403-BT) | 50 | ||
| Kleština | ER16 | ||
| A | 100 | mm | |
| L1 | - | mm | |
| D | 28 | mm | |
| D1 | - | mm | |
| Rozsah | 2 - 10 | mm |
TECHNICKÉ INFORMACE: BT (MAS 403-BT)
TECHNICKÉ INFORMACE: kleštiny ER
ZMK_0642-176-268-582
Parametry
- Vnější kužel
- BT50 (MAS 403-BT)
- Montážní kleštinu
- Standard
- Typ kleštiny
- ER16
- Pracovní délka
- 71 - 100 mm
- Sada
- Ne
