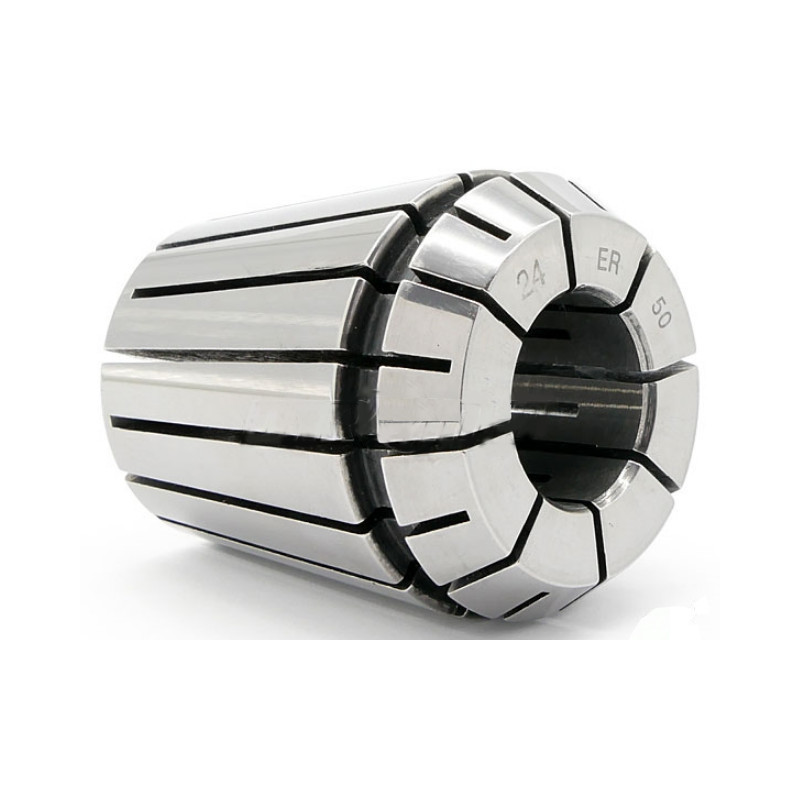

Kleština ER50 - 20 mm STANDARD (477E)
775,00 Kč
S DPH
Upínací rozsah: 20 - 18,1 mm;
Zásady zabezpečení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady doručení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady vrácení(upravuje se pomocí modulu Ujištění zákazníka)
Vlastnosti a použití kleštiny ER50 - 20 mm:
- Kleština ER50 pro upínání nářadí s válcovou stopkou.
- Obvodová házivost 0,02 mm.
- Kleštiny ER třídy PREMIUM se vyznačují vysokou kvalitou zpracování, přesností a estetikou. Dodávají se ve dvou třídách: standardní ST s maximálním axiální házivostí do 20 μm a vybrané vysoce přesné HP s axiální házivostí pod 5 μm (0,005 mm).
- Rozsah upnutí: 20 - 18,1 mm.
Technické informace:
| Parametr | Hodnota | Jednotky |
|
|---|---|---|---|
| d | 20 | mm | |
| D | 52 | mm | |
| L | 60 | mm |
Montáž kleštin v upínacích maticích:
|
|
||
| Montáž kleštiny do upínací matice | Správně nasazená kleština | Demontáž kleštiny |
Pro správnou montáž ER kleštin musíte:
- Kleštinu vložit pod úhlem do matice, opatřené excentrickým kroužkem, Zcela ji zasuňte v místech, kde je kroužek „nejsilnější (obr.A)
- Kleštinu jednoduše dotlačte. Můžete si pomoci mírným otáčením kleštiny
- Vložte nástroj do kleštiny a matici přišroubujte na upínač. Na utažení používejte k tomu určený klíč pro kleštiny
- Při vytahování kleštiny ER, postupujte opačným způsobem, tj. prázdnou kleštinu zešikma vytáhněte z matice směrem od nejtenčí části excentrického kroužku v matici. Opět si můžete pomoci otáčením kleštiny. (obr.C)
ER50.ST.R2000
Parametry
- Tvar otvoru kleštiny
- round
- Rozměr kleštiny
- 20 mm
- Typ kleštiny
- ER50
