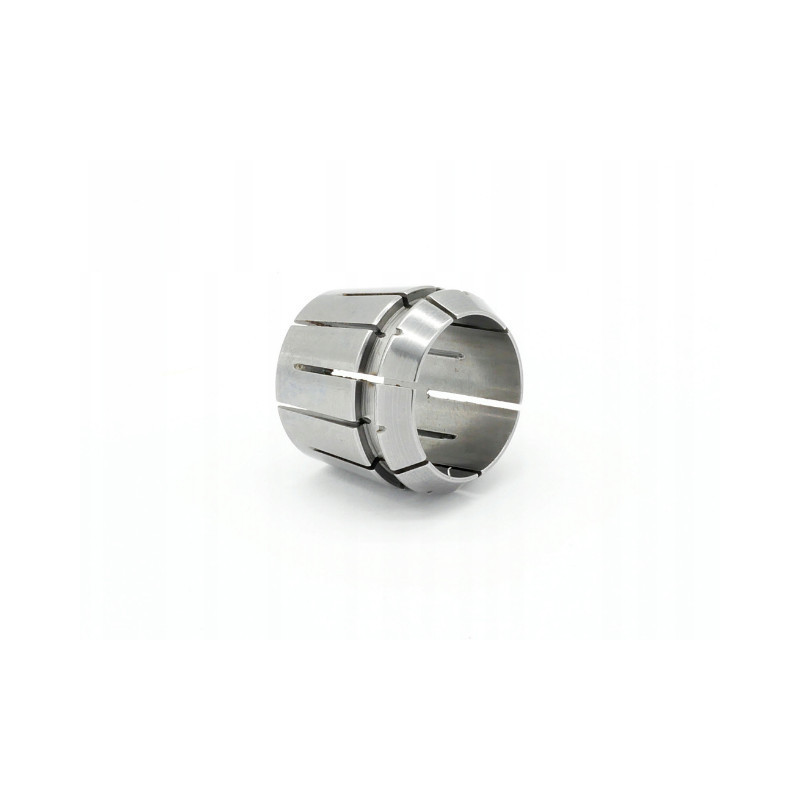

Kleština ER25 - 19 mm OVERSIZE STANDARD (430E)
613,00 Kč
S DPH
Upínací rozsah: 19 - 18,8 mm;
Zásady zabezpečení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady doručení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady vrácení(upravuje se pomocí modulu Ujištění zákazníka)
Vlastnosti a použití kleštiny ER25 - 19 mm:
- Kleština ER25 pro upínání nářadí s válcovou stopkou.
- Obvodová házivost 0,02 mm.
- Kleštiny ER třídy PREMIUM se vyznačují vysokou kvalitou zpracování, přesností a estetikou. Dodávají se ve dvou třídách: standardní ST s maximálním axiální házivostí do 15 μm a vybrané vysoce přesné HP s axiální házivostí pod 5 μm (0,005 mm).
- Kleština ER DIN 6499B pro upínání nářadí s válcovou stopkou
- Kompatibilní s maticemi ER25.
- Rozsah upnutí: 19 - 18,8 mm.
Technické informace:
| Parametr | Hodnota | Jednotky |
|
|---|---|---|---|
| d | 19 | mm | |
| D | 26 | mm | |
| L | 34 | mm |
Montáž kleštin v upínacích maticích:
|
|
||
| Montáž kleštiny do upínací matice | Správně nasazená kleština | Demontáž kleštiny |
Pro správnou montáž ER kleštin musíte:
- Kleštinu vložit pod úhlem do matice, opatřené excentrickým kroužkem, Zcela ji zasuňte v místech, kde je kroužek „nejsilnější (obr.A)
- Kleštinu jednoduše dotlačte. Můžete si pomoci mírným otáčením kleštiny
- Vložte nástroj do kleštiny a matici přišroubujte na upínač. Na utažení používejte k tomu určený klíč pro kleštiny
- Při vytahování kleštiny ER, postupujte opačným způsobem, tj. prázdnou kleštinu zešikma vytáhněte z matice směrem od nejtenčí části excentrického kroužku v matici. Opět si můžete pomoci otáčením kleštiny. (obr.C)
ER25.ST.OS.R1900
Parametry
- Tvar otvoru kleštiny
- round
- Rozměr kleštiny
- 19 mm
- Typ kleštiny
- ER25
