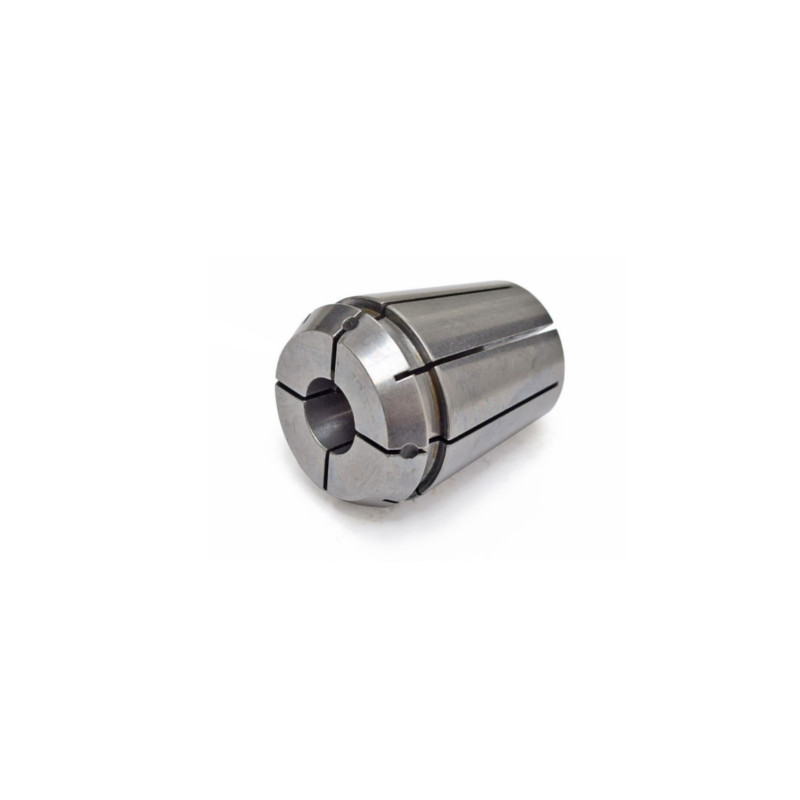

Zatěsněná kleština ER25 - 3 mm, utěsněná
475,00 Kč
S DPH
DIN6499B;
Házivot: 0,015 mm;
Tlak kapaliny: 40 bar;
Zásady zabezpečení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady doručení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady vrácení(upravuje se pomocí modulu Ujištění zákazníka)
Vlastnosti a použití zatěsněné kleštiny ER25 - 3 mm, utěsněné:
- Kleština ER DIN 6499C používaná pro nástroje s vnitřním chlazením.
- Obvodová házivost 0,015 mm.
- Max. tlak chladící kapaliny: 40 bar.
Technické informace:
| Parametr | Hodnota | Jednotky |
|
|---|---|---|---|
| d | 3 | mm | |
| D | 25 | mm | |
| L | 34 | mm |
Montáž kleštin v upínacích maticích:
|
|
||
| montáž kleštiny do upínací matice | správně nasazená kleština | demontáž kleštiny |
Pro správnou montáž ER kleštin musíte:
- Kleštinu vložit pod úhlem do matice, opatřené excentrickým kroužkem. Zcela ji zasuňte v místech, kde je kroužek „nejsilnější" (obr. A).
- Kleštinu jednoduše dotlačte. Můžete si pomoci mírným otáčením kleštiny.
- Vložte nástroj do kleštiny a matici přišroubujte na upínač. Na utažení používejte k tomu určený klíč pro kleštiny.
- Při vytahování kleštiny ER, postupujte opačným způsobem, tj. prázdnou kleštinu zešikma vytáhněte z matice směrem od nejtenčí části excentrického kroužku v matici. Opět si můžete pomoci otáčením kleštiny. (obr. C)
Maximální průměry upnutí odvozené od velikosti typu kleštiny ER:
MARK_ER25.D03U
50 ks
Parametry
- Tvar otvoru kleštiny
- round
- Rozměr kleštiny
- 3 mm
- Typ kleštiny
- ER25
- Utěsnění
- Ano
