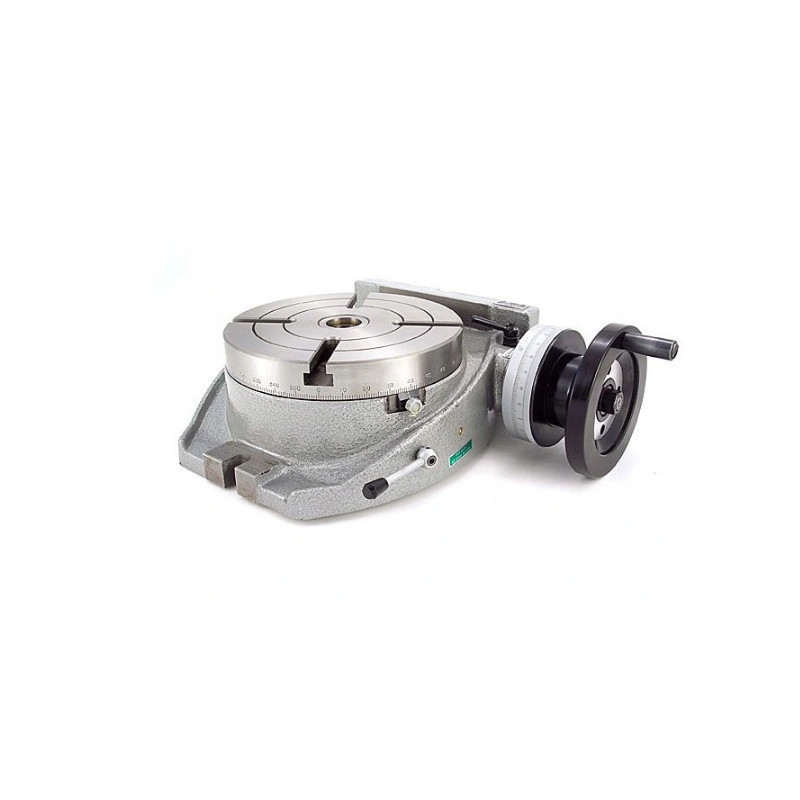

Otočný stůl - dělící, vertikální a horizontální 200 mm (DM344-200)
17 419,00 Kč
S DPH
Průměr stolu: 200 mm;
Morse kužel: MK3;
Hmotnost: 45 kg;
Zásady zabezpečení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady doručení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady vrácení(upravuje se pomocí modulu Ujištění zákazníka)
Vlastnosti a použití otočného stůlu 200 mm:
- Otočný dělící stůl pro frézování zakřivených ploch při rotačním frézování.
- Pro frézování plochých povrchů pod odpovídajícím úhlem ke konkrétní základně.
- Pro frézování nebo vrtání s úhlovým dělením.
- Při upnutí v rovině koníku, úhlové dělení umožňuje i provedení detailů složitých tvarů.
- Obrobek je upevněn ve speciálním držáku umístěném na otočném stole, nebo bez držáku přímo na otočném stole.
- Modul šnekového kola má poměr 1:90.
- Velká tuhost.
- Možnost upevnit svisle nebo vodorovně.
- Možnost plné 360 ° rotace, jedna otáčka kliky otáčí stůl o 4°.
- Kalené a broušené pouzdro s Morse kuželem.
Technické informace:
| Parametr | Hodnota | Jednotky |  |
|---|---|---|---|
| Morse kužel | MK3 | ||
| Rozměry (B x A x H) | 285 x 236 x 100 | mm | |
| C | 150 | mm | |
| D | 200 | mm | |
| E | 12 | mm | |
| F | 14 | mm | |
| L | 211 | mm | |
| N | 99 | mm | |
| P | 48 | mm | |
| d | 30 | mm | |
| Hmotnost | 45 | kg |
|
|
|
|
| T-drážky umožňují přesné upnutí obrobku na stole. Dělící stupnice má přesnost 1°. | Plastové okénko v nádrži ukazuje výšku hladinu oleje. |
Přesnost stupnice na klice je 10". Plné otočení kliky otáčí stůl o 4°. |
DM_STOL_TSL_200
50 ks
