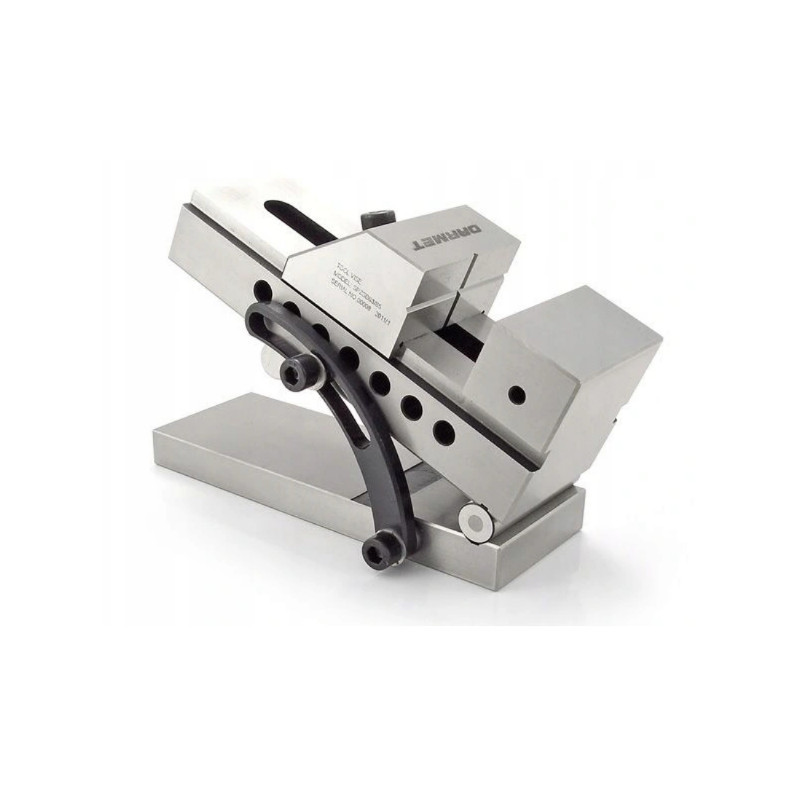

Vlastnosti a použití přesného naklápěcího sinusového svěráku bezvřetenového SPZSB125/160:

• Přesný sinusový svěrák bezvřetenový SPZSB je určen k používání na bruskách, frézkách, vyvrtávačkách, elektroerozívních obráběcích strojích, obráběcích strojích s číslicovým řízením, obráběčských centrech nebo při měřeních a kontrolách.
• Je vyroben z vysocejakostní legované oceli.
• Tvrdost pracovního povrchu je 58-62 HRC.
• Úhel naklopení: 0 - 45°.
• Nastavení daného úhlu za pomoci koncových měrek (Johansonky).

Technické informace:

Parametr	Hodnota	Jednotky
S	125	mm
amax	160	mm
h	50	mm
H	144,2	mm
L	285	mm
l1	200±0,015	mm
Průměr válečků	ø20h6	mm
Upínací síla	2500	daN
Hmotnost	23,7	kg



Parametry přesnosti:

Příklad nastavení úhlu sklonu:

Dané parametry:

c = 100 mm

α = 45°

sin 45° = 0,7071

a = ?

Řešení:

sin α = a/c

a = c*sinα

a = 100*0,7071

a = 70,71 mm

Abyste získali úhel sklonu 45° musíte vypodložit svěrák pod válečkem podložkami o velikosti 70,71 mm.
