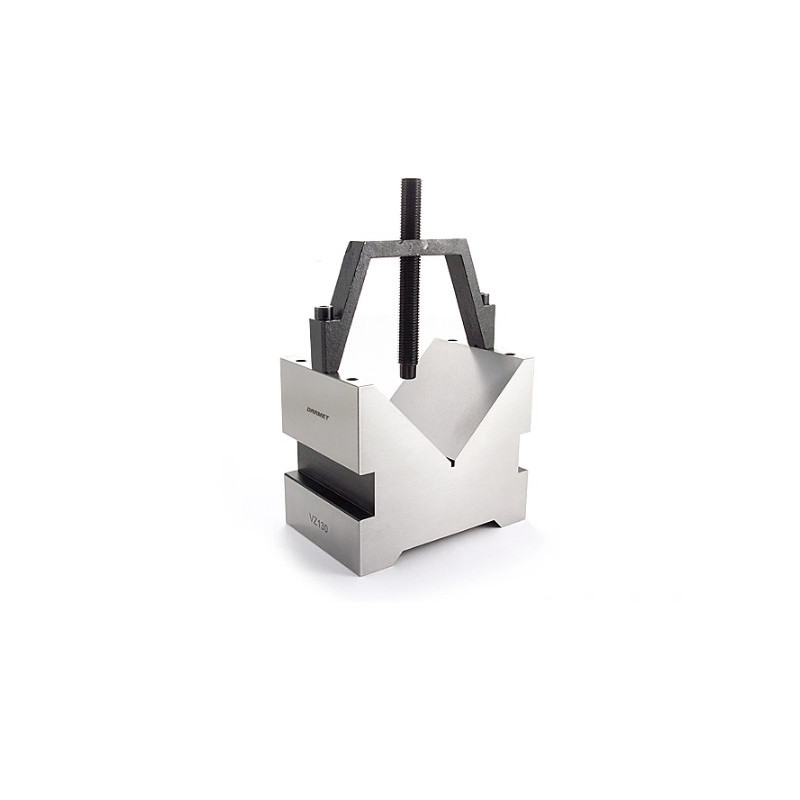

Prizma se třmenem 110 mm (VZ130B)
3 776,00 Kč
S DPH
Průměr upínání: 110 mm;
Rozměry: 152,5 x 127 x 101,6 mm;
Síla upínání: 2280 daN;
Zásady zabezpečení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady doručení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady vrácení(upravuje se pomocí modulu Ujištění zákazníka)
Vlastnosti a použití prizmy se třmenem 110 mm (VZ130B):
- Je určena na ustavování elementů (polotovarů) při práci na obráběcích strojích a na kontrolních stanovištích.
- Tvrdost pracovních ploch HRC 58 - 62, drsnost 0,4.
Technické informace:
| Parametr | Hodnota | Jednotky |  |
|---|---|---|---|
| S | 152,5 | mm | |
| h | 127 | mm | |
| Délka | 101,6 | mm | |
| Hmax | 211 | mm | |
| Dmax | 110 | mm | |
| Síla upínání | 2280 | daN | |
| Hmotnost | 11,5 | kg |
Parametry přesnosti:
| Název parametru | Tolerance | |
|---|---|---|
| pro jednu prizmu | pro pár | |
| Rovnoběžnost tvořící úhel prizmy vzhledem k boční straně | 0,025 | 0,04 |
| Kolmost dosedací plochy vzhledem k boční ploše | 0,015 | 0,025 |
| Rovnoběžnost opěrné plochy | 0,015 | 0,025 |
