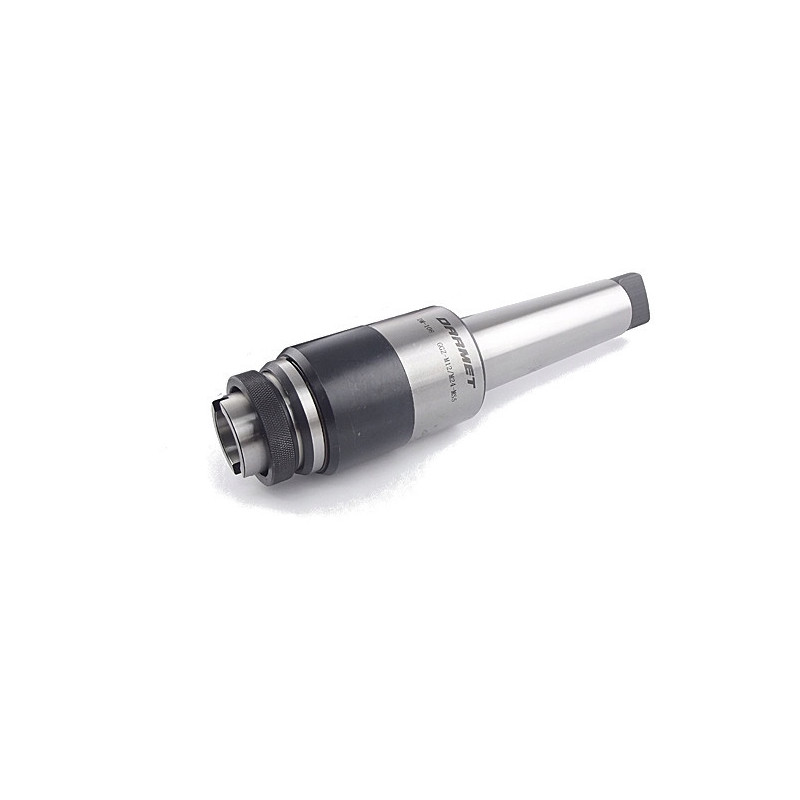

Rychlovýměnná závitořezná hlava MS5 (držák), závit M12 - M24 (GGZA)
4 518,00 Kč
S DPH
Rozměr závitu: M12 - M24;
Kužel: Morse 5;
Zásady zabezpečení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady doručení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady vrácení(upravuje se pomocí modulu Ujištění zákazníka)
Vlastnosti a použití rychloupínací závitořezné hlavy MS5 pro nástavce GGZC:
- Držák s kuželem Morse 5 a unašečem (DIN228-B) je určen pro nástroje s válcovou stopkou a čtyřhranným čepem, primárně pro strojní závitníky (řezání závitu v otvorech průchozích i neprůchozích).
- Pro držák MS5 M12-M24 používáme rychlovýměnné závitové vložky GGZC se stopkou ø 30 (nejsou součástí sady).
- V upínacím držáku se nachází zařízení pro osovou kompenzaci stoupání závitu.
- Používá se při práci na vrtačkách, soustruzích, frézkách, obráběcích strojích s NC řízením.
- Rychlovýměnné vložky obsahují kompezanční spojku (mající za úkol zabránit zalomení závitníku v průběhu zavitování).
- Vložky, známé také jako adaptér, oříšek nebo nástavec, nejsou součástí sady.
Technické informace:
| Parametr | Hodnota | Jednotky |
|
|---|---|---|---|
| Morse kužel | 5 | ||
| Rozměr závitu | M12 - M24 | ||
| D | 66 | mm | |
| D1 | 44,399 | mm | |
| d2 | 30 | mm | |
| L | 284 | mm | |
| L1 | 149,5 | mm | |
| Kroutící moment | 150 | Nm | |
| Hmotnost | 4,5 | kg |
CH_GGZ-M12/M24-MS5
1 ks
Parametry
- Vnější kužel
- Morse 5
- Rozsah závitu
- M12 - M24
