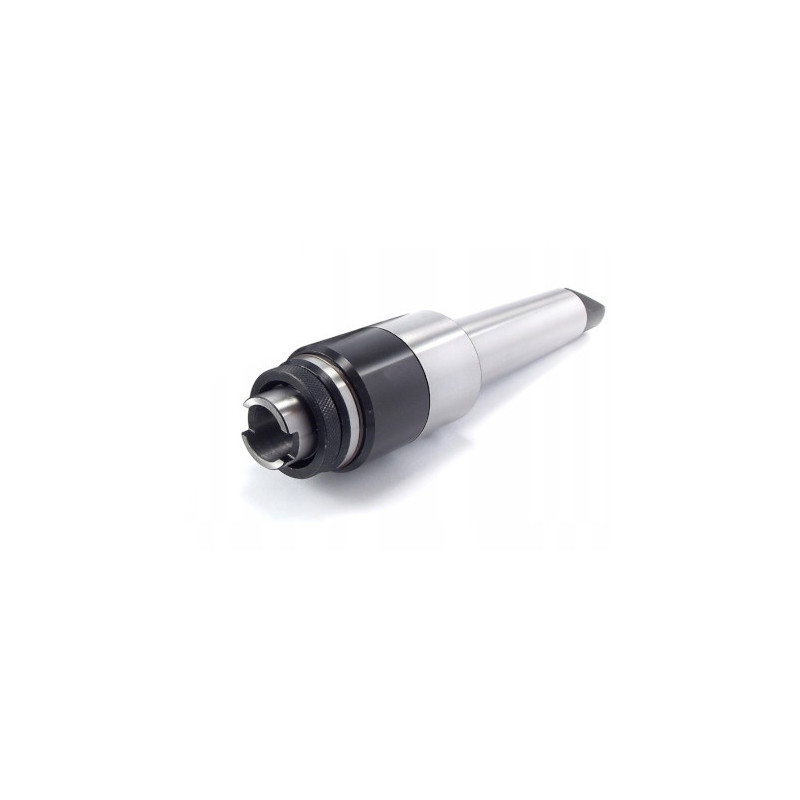

Rychlovýměnná závitořezná hlava MS2 (držák), závit M3 - M12 (GGZA)
2 324,00 Kč
S DPH
Rozměr závitu: M3 - M12;
Kužel: Morse 2;
Zásady zabezpečení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady doručení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady vrácení(upravuje se pomocí modulu Ujištění zákazníka)
Vlastnosti a použití rychloupínací závitořezné hlavy MS2 pro nástavce GGZC:
- Držák s kuželem Morse 2 a unašečem (DIN228-B) je určen pro nástroje s válcovou stopkou a čtyřhranným čepem, primárně pro strojní závitníky (řezání závitu v otvorech průchozích i neprůchozích).
- Pro držák MS2 M3-M12 používáme rychlovýměnné závitové vložky GGZC se stopkou ø 19 (nejsou součástí sady).
- V upínacím držáku se nachází zařízení pro osovou kompenzaci stoupání závitu.
- Používá se při práci na vrtačkách, soustruzích, frézkách, obráběcích strojích s NC řízením.
- Rychlovýměnné vložky obsahují kompezanční spojku (mající za úkol zabránit zalomení závitníku v průběhu zavitování).
- Vložky, známé také jako adaptér, oříšek nebo nástavec, nejsou součástí sady.
Technické informace:
| Parametr | Hodnota | Jednotky |
|
|---|---|---|---|
| Morse kužel | 2 | ||
| Rozměr závitu | M3 - M12 | ||
| D | 46 | mm | |
| D1 | 17,780 | mm | |
| d2 | 19 | mm | |
| L | 171,5 | mm | |
| L1 | 75 | mm | |
| Kroutící moment | 25 | Nm | |
| Hmotnost | 1,08 | kg |
CH_GGZ-M03/M12-MS2
2 ks
Parametry
- Vnější kužel
- Morse 2
- Rozsah závitu
- M3 - M12
