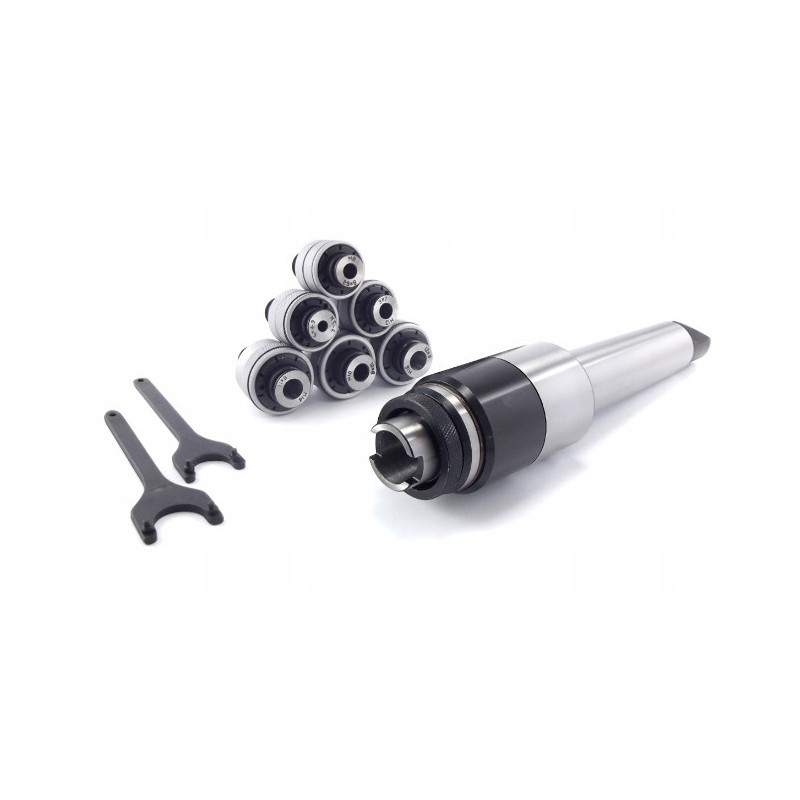

Rychlovýměnná závitořezná hlava MS4, závit M5 - M16 (GGZ)

Name: Rychlovýměnná závitořezná hlava MS4, závit M5 - M16 (GGZ)
Brand: Darmet
SKU: GLO_GGZ_M5_16_MS4
Price: 5724 CZK
Availability: InStock

Review (0)

5 724,00 Kč

S DPH

Poslední kus skladem

Rozměr závitu: M5 - M16;
Kužel: Morse 4;
Závitořezné nástavce: 6 ks;

Zásady zabezpečení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady doručení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady vrácení(upravuje se pomocí modulu Ujištění zákazníka)

Vlastnosti a použití závitořezné hlavy GGZ, rozměr závitu M5 - M16, Morse 4 (GGZ):

Závitořezná hlava se skládá z upínacího držáku a rychlovýměnných závitových vložek.
V upínacím držáku se nachází zařízení pro osovou kompenzaci závitu.
Rychlovýměnné vložky obsahují kompezanční spojku (mající za úkol zabránit zalomení závitníku v průběhu zavitování).
Hlava je určena pro upínaní závitníků při řezání závitu v otvorech průchozíc i neprůchozích.
Radiální házení závitníku - 0,1 mm ve vzdálenosti 30 mm od čelního povrchu držáku.

Technické informace:

Parametr	Hodnota	Jednotky
Morse kužel	4
Rozměr závitu	M5 - M16
D	46	mm
D₁	31,267	mm
d₂	19	mm
L	216	mm
L₁	117,5	mm
Kroutící moment	46,3	Nm
Hmotnost	5,2	kg

Obsahuje:

Závitořezná hlava	1 ks
Rychlovýměnné závitové vložky (závit - d₃ x a)	M5-6 - 6x4,9
	M8 - 8x6,2
	M10 - 10x8
	M12 - 9x7
	M14 - 11x9
	M16 - 12x9
Klíč	1 ks
