Rychlovýměnná závitořezná hlava MS4, závit M3 - M12 (GGZ)
5 001,00 Kč
S DPH
Rozměr závitu: M3 - M12;
Kužel: Morse 4;
Závitové nástavce: 6 ks;
Zásady zabezpečení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady doručení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady vrácení(upravuje se pomocí modulu Ujištění zákazníka)
Vlastnosti a použití závitořezné hlavy GGZ, rozměr závitu M3 - M12, Morse 4 (GGZ):

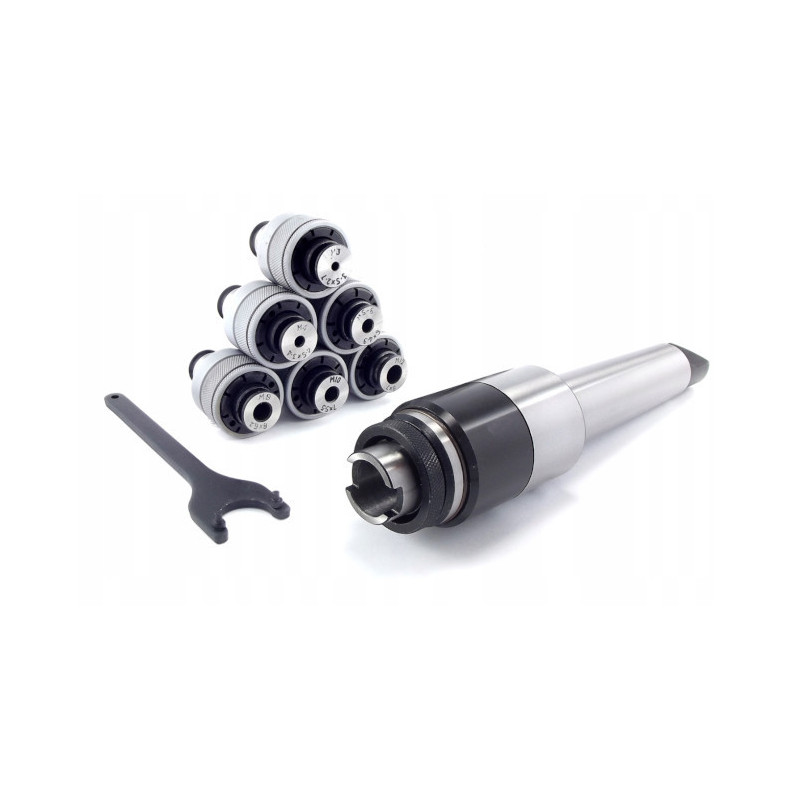

- Závitořezná hlava se skládá z upínacího držáku a rychlovýměnných závitových vložek.
- V upínacím držáku se nachází zařízení pro osovou kompenzaci závitu.
- Rychlovýměnné vložky obsahují kompezanční spojku (mající za úkol zabránit zalomení závitníku v průběhu zavitování).
- Hlava je určena pro upínaní závitníků při řezání závitu v otvorech průchozíc i neprůchozích.
- Radiální házení závitníku - 0,1 mm ve vzdálenosti 30 mm od čelního povrchu držáku.
Technické informace:
| Parametr | Hodnota | Jednotky |
|
|---|---|---|---|
| Morse kužel | 4 | ||
| Rozměr závitu | M3 - M12 | ||
| D | 46 | mm | |
| D1 | 31,267 | mm | |
| d2 | 19 | mm | |
| L | 216 | mm | |
| L1 | 117,5 | mm | |
| Kroutící moment | 25 | Nm | |
| Hmotnost | 3,7 | kg |
Obsahuje:
| Závitořezná hlava | 1 ks |  |
|
Rychlovýměnné závitové vložky (závit - d3 x a) |
M3 - 3,5x2,7 | |
| M4 - 4,5x3,4 | ||
| M5-6 - 6x4,9 | ||
| M8 - 8x6,2 | ||
| M10 - 10x8 | ||
| M12 - 9x7 | ||
| Klíč | 1 ks |
GLO_GGZ_M3_12_MS4
50 ks
Parametry
- Vnější kužel
- Morse 4
- Rozsah závitu
- M3 - M12
Specifické reference
Nové
