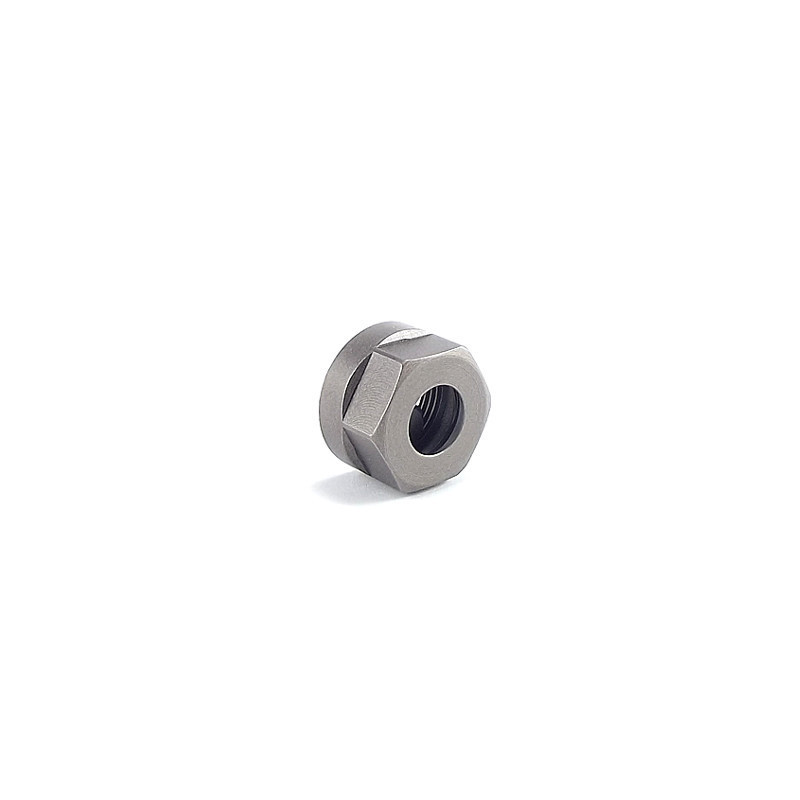

Upínací matice kleštin ER11 (9833-D-T1)
356,00 Kč
S DPH
Určena pro upínací trny s kleštinami ER11;
Zásady zabezpečení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady doručení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady vrácení(upravuje se pomocí modulu Ujištění zákazníka)
Vlastnosti a použití upínací matice kleštin ER11:
- Vyrobena z vysoce kvalitní oceli.
- Určena pro držáky kleštin ER11 (DIN6499).
- Před montáží do trnu musí být kleština vložena do matice.
- Závit M14x0,75.
Technické informace:
| Parametr | Hodnota | Jednotky |  |
|---|---|---|---|
| kleština | ER11 | ||
| D | mm | ||
| H | mm | ||
| Hmotnost | 0,14 | kg |
Montáž kleštin v upínacích maticích:
|
|
||
|
Montáž kleštiny |
Správně nasazená kleština | Demontáž kleštiny |
Pro správnou montáž ER kleštin musíte:
- Kleštinu vložit pod úhlem do matice, opatřené excentrickým kroužkem, Zcela ji zasuňte v místech, kde je kroužek „nejsilnější (obr. A)
- Kleštinu jednoduše dotlačte. Můžete si pomoci mírným otáčením kleštiny (obr. B)
- Vložte nástroj do kleštiny a matici přišroubujte na upínač. Na utažení používejte k tomu určený klíč pro kleštiny
- Při vytahování kleštiny ER, postupujte opačným způsobem, tj. prázdnou kleštinu zešikma vytáhněte z matice směrem od nejtenčí části excentrického kroužku v matici. Opět si můžete pomoci otáčením kleštiny (obr. C)
APX_9833-D_N.ER11.SW
Parametry
- Typ příslušenství
- Upínací matice kleštin ER
Specifické reference
Nové
