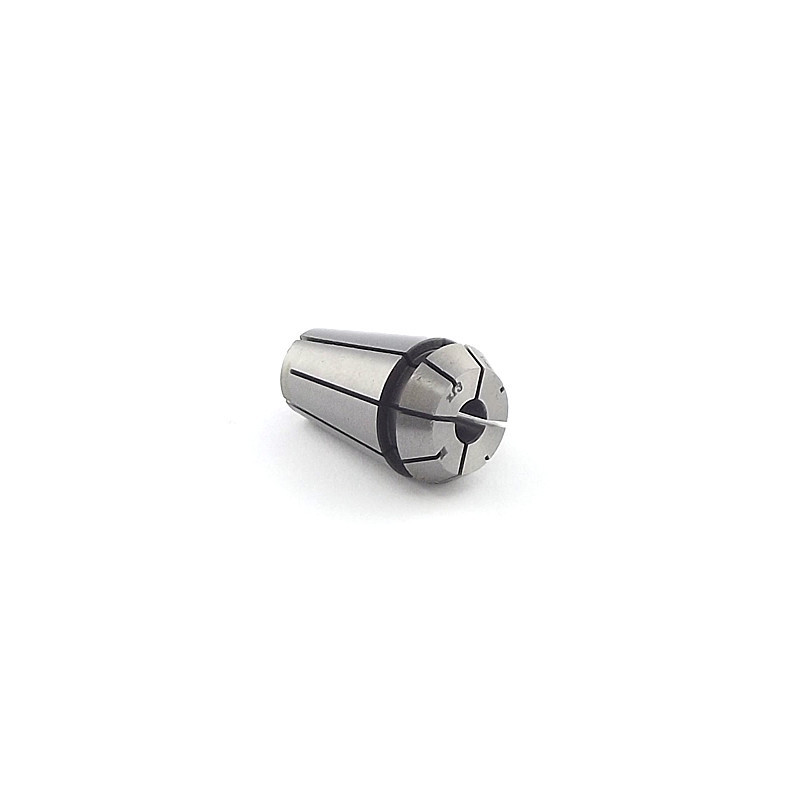

Kleština pro závitníky ER16 - 4x3 mm (7618M)
870,00 Kč
S DPH
DIN6499B;
Zásady zabezpečení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady doručení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady vrácení(upravuje se pomocí modulu Ujištění zákazníka)
Vlastnosti a použití kleštiny pro závitníky ER16 - 4x3 mm:
- Kleština ER - M DIN 6499B s vnitřním čtyřhranem pro upínání závitníků.
Technické informace:
| Parametr | Hodnota | Jednotky |
|
|---|---|---|---|
| M | 3,5 | ||
| d | 4 | mm | |
| SW | 3 | mm |
Montáž kleštin v upínacích maticích:
|
|
||
| montáž kleštiny do upínací matice | správně nasazená kleština | demontáž kleštiny |
Pro správnou montáž ER kleštin musíte:
- Kleštinu vložit pod úhlem do matice, opatřené excentrickým kroužkem. Zcela ji zasuňte v místech, kde je kroužek „nejsilnější" (obr. A).
- Kleštinu jednoduše dotlačte. Můžete si pomoci mírným otáčením kleštiny.
- Vložte nástroj do kleštiny a matici přišroubujte na upínač. Na utažení používejte k tomu určený klíč pro kleštiny.
- Při vytahování kleštiny ER, postupujte opačným způsobem, tj. prázdnou kleštinu zešikma vytáhněte z matice směrem od nejtenčí části excentrického kroužku v matici. Opět si můžete pomoci otáčením kleštiny. (obr. C)
APX_ER16M.D04
Parametry
- Tvar otvoru kleštiny
- tap
- Rozměr kleštiny
- 4 mm
- Typ kleštiny
- ER16
