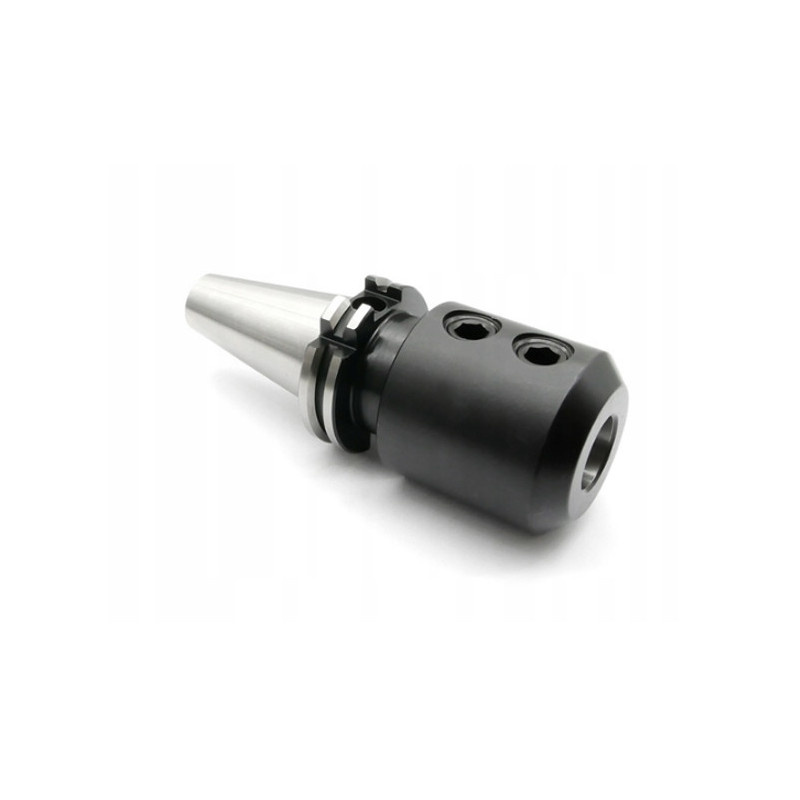

Držák DIN50 - WE25 - 80 mm pro upínání fréz s válcovou stopkou s ploškou WELDON (DM386)
2 044,00 Kč
S DPH
Kužel vnější: DIN 50 (DIN69871);
Průměr upínací: 25 mm;
Délka: 80 mm;
Zásady zabezpečení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady doručení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady vrácení(upravuje se pomocí modulu Ujištění zákazníka)
Vlastnosti a použití držáku DIN50 - WE16 - 63 mm:
- Slouží pro upínání nářadí s válcovou stopkou s ploškou Weldon.
- Kuželový držák SK (DIN50) dle DIN 69871 s vnitřním vtahujícím závitem M24.
- Je určena pro práci na konvečních obráběcích strojích a strojích s NC řízením.
- Pro automatickou výměnu na CNC strojích by měly být použity vtažné šrouby našroubované přímo do držáku.
- K pohodlnému upevnění nástroje v držáku můžete použít montážní držák nástrojů (není součástí).
- Nařadí je upevněno v držáku Weldon 1 nebo 2 dotahujícími šrouby.
Technické informace:
| Parametr | Hodnota | Jednotky |
|
|---|---|---|---|
| K (DIN69871) | 50 | ||
| d | 25 | mm | |
| D | 65 | mm | |
| D1 | 69,85 | mm | |
| L | 181,75 | mm | |
| L1 | 80 | mm | |
| L2 | 24 | mm | |
| L3 | 25 | mm | |
| Závit | M24 | ||
| Hmotnost | 4,4 | kg |
TECHNICKÉ INFORMACE: DIN69871
DM_386_DIN50_WE25
1 ks
Parametry
- Délka
- 64 - 100 mm
- Vnější kužel
- DIN 50 (DIN69871)
- Průměr otvoru
- 25 mm
