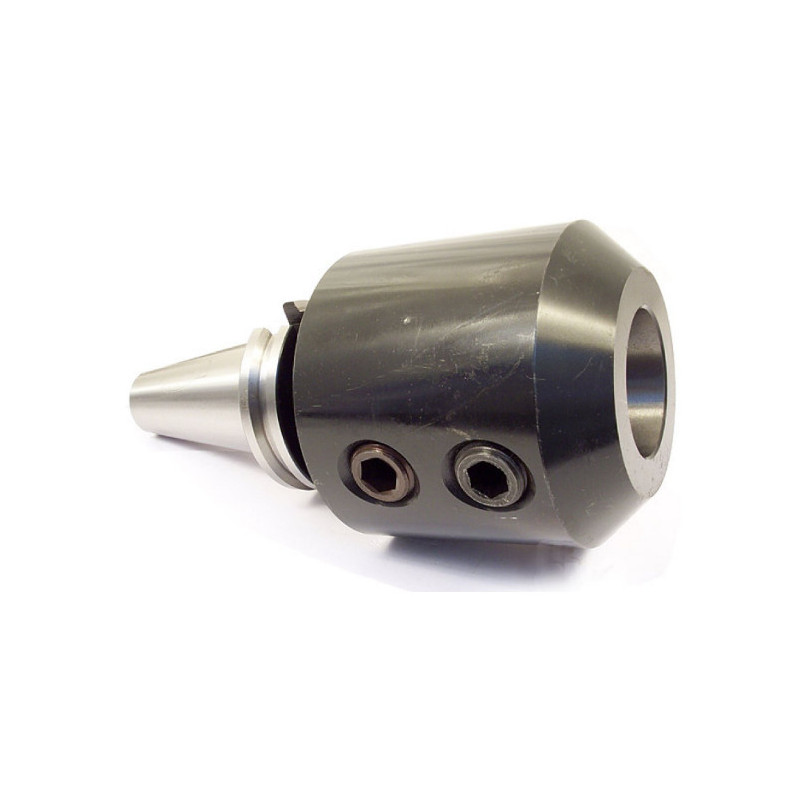

Držák DIN40 - WE40 - 100 mm pro upínání fréz s válcovou stopkou s ploškou WELDON (DM386)
1 338,00 Kč
S DPH
Kužel vnější: DIN40 (DIN69871);
Průměr upínací: 40 mm;
Délka: 100 mm;
Zásady zabezpečení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady doručení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady vrácení(upravuje se pomocí modulu Ujištění zákazníka)
Vlastnosti a použití držáku DIN40 - WE40 - 100 mm:
- Slouží pro upínání nářadí s válcovou stopkou s ploškou Weldon.
- Kuželový držák SK (DIN40) dle DIN 69871 s vnitřním vtahujícím závitem M16.
- Je určena pro práci na konvečních obráběcích strojích a strojích s NC řízením.
- Pro automatickou výměnu na CNC strojích by měly být použity vtažné šrouby našroubované přímo do držáku.
- K pohodlnému upevnění nástroje v držáku můžete použít montážní držák nástrojů (není součástí).
- Nařadí je upevněno v držáku Weldon 1 nebo 2 dotahujícími šrouby.
Technické informace:
| Parametr | Hodnota | Jednotky |
|
|---|---|---|---|
| K (DIN69871) | 40 | ||
| d | 40 | mm | |
| D | 90 | mm | |
| D1 | 44,45 | mm | |
| L | 188,4 | mm | |
| L1 | 100 | mm | |
| L2 | 24 | mm | |
| L3 | 30 | mm | |
| Závit | M16 | ||
| Hmotnost | 2,4 | kg |
TECHNICKÉ INFORMACE: DIN69871
DM_386_DIN40_WE40
1 ks
Parametry
- Délka
- 61 - 100 mm
- Vnější kužel
- DIN 40 (DIN69871)
- Průměr otvoru
- 40 mm
