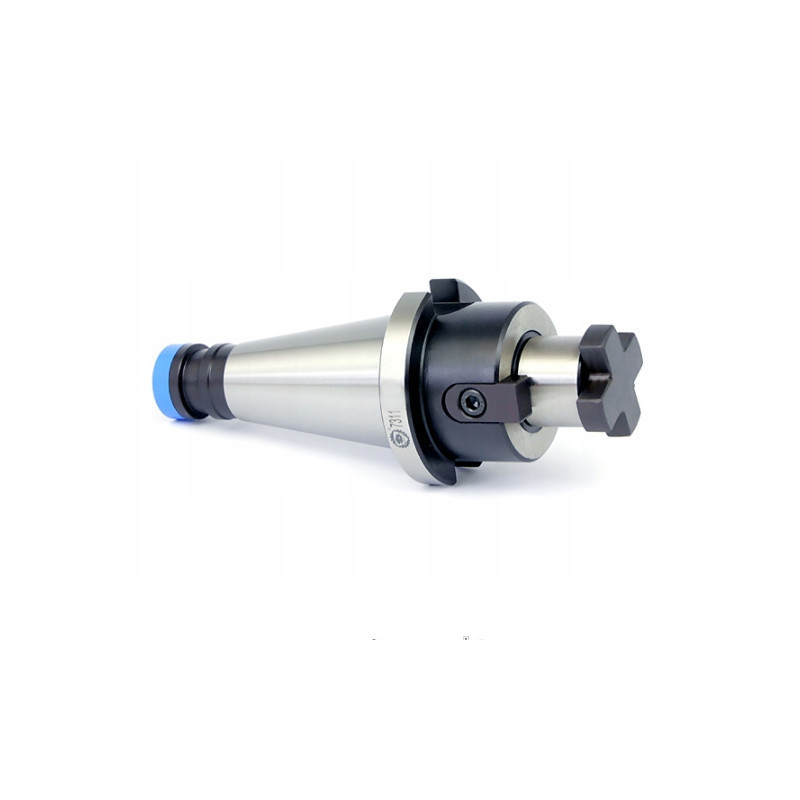

Frézovací trn pro frézovací hlavy s unášecími drážkami ISO50 - 50 mm - 40 mm (7311)
3 575,00 Kč
S DPH
Vnější kužel: ISO 50 (DIN2080);
Upínací průměr: 50 mm;
Délka: 40 mm;
Zásady zabezpečení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady doručení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady vrácení(upravuje se pomocí modulu Ujištění zákazníka)
Vlastnosti a použití frézovacího trnu pro frézovací hlavy s unášecími drážkami ISO50 - 50 mm - 40 mm:
- Trn je určen pro upínání fréz s unášecími drážkami DIN138.
- Kuželový držák SK (ISO50) dle DIN 2080 s vnitřním vtahujícím závitem M24.
- Vnitřní závit na konci kužele slouží k ručnímu upnutí držáku do vřetena běžných obráběcích strojů.
- Vhodné pro nástrčné frézy s průměrem upínacího otvoru 50 mm.
- Materiál: chromovo - manganová ocel.
- Cementováno do hloubky 0,7 mm.
- Kalené a přesně broušené.
- Tvrdost povrchu 58±2 HRC.
- Výrobní tolerance kužele AT3.
- K upnutí křížového šroubu použijte klíč 50 mm.
Technické informace:
| Parametr | Hodnota | Jednotky |
|
|---|---|---|---|
| K (DIN2080) | 50 | ||
| d | 50 | mm | |
| A | 40 | mm | |
| I | 30 | mm | |
| D | 90 | mm | |
| Křížový šroub | U-0625/0 | ||
| Kámen | U-5974/0 | ||
| Kód | 0642-173-118-809 |
TECHNICKÉ INFORMACE: ISO (DIN2080)
ZMK_0642-173-118-809
Parametry
- Typ
- pro frézovací hlavy s unášecími drážkami
- Délka
- 31 - 60 mm
- Vnější kužel
- ISO 50 (DIN2080)
- Průměr upínací
- 50 mm
