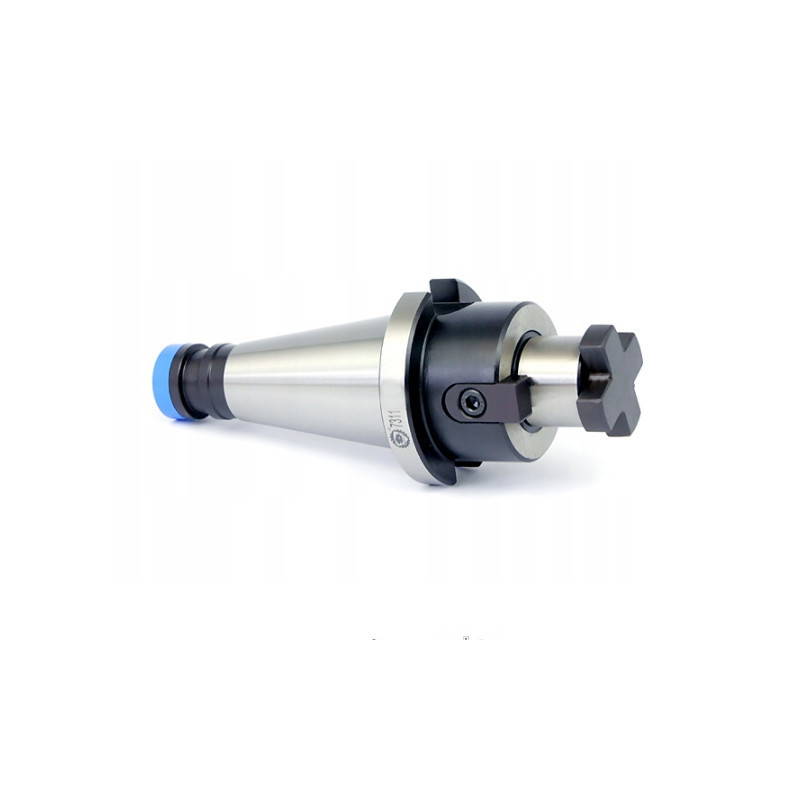

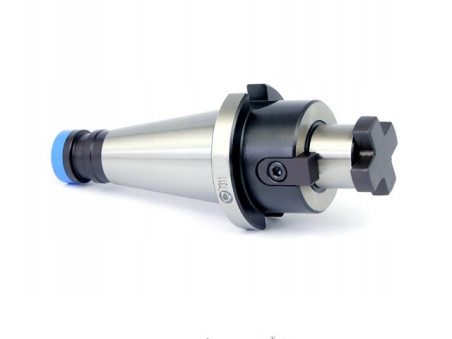

Frézovací trn pro frézovací hlavy s unášecími drážkami ISO40 - 40 mm - 37 mm (7311)
2 022,00 Kč
S DPH
Vnější kužel: ISO 40 (DIN2080);
Upínací průměr: 40 mm;
Délka: 37 mm;
Zásady zabezpečení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady doručení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady vrácení(upravuje se pomocí modulu Ujištění zákazníka)
Vlastnosti a použití frézovacího trnu pro frézovací hlavy s unášecími drážkami ISO40 - 40 mm - 37 mm:
- Trn je určen pro upínání fréz s unášecími drážkami DIN138.
- Kuželový držák SK (ISO40) dle DIN 2080 s vnitřním vtahujícím závitem M16.
- Vnitřní závit na konci kužele slouží k ručnímu upnutí držáku do vřetena běžných obráběcích strojů.
- Vhodné pro nástrčné frézy s průměrem upínacího otvoru 40 mm.
- Materiál: chromovo - manganová ocel.
- Cementováno do hloubky 0,7 mm.
- Kalené a přesně broušené.
- Tvrdost povrchu 58±2 HRC.
- Výrobní tolerance kužele AT3.
- K upnutí křížového šroubu použijte klíč 40 mm.
Technické informace:
| Parametr | Hodnota | Jednotky |
|
|---|---|---|---|
| K (DIN2080) | 40 | ||
| d | 40 | mm | |
| A | 37 | mm | |
| I | 27 | mm | |
| D | 70 | mm | |
| Křížový šroub | U-0623/0 | ||
| Kámen | S-2114/0 | ||
| Kód | 0642-173-115-704 |
TECHNICKÉ INFORMACE: ISO (DIN2080)
ZMK_0642-173-115-704
Parametry
- Typ
- pro frézovací hlavy s unášecími drážkami
- Délka
- 31 - 60 mm
- Vnější kužel
- ISO 40 (DIN2080)
- Průměr upínací
- 40 mm
