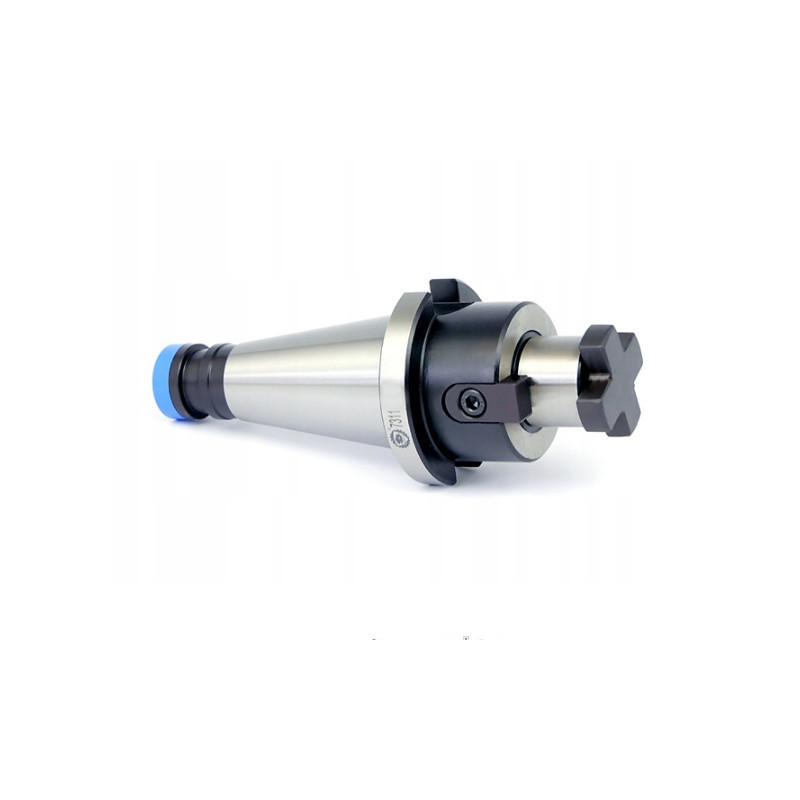

Frézovací trn pro frézovací hlavy s unášecími drážkami ISO30 - 32 mm - 35 mm (7311)
1 797,00 Kč
S DPH
Vnější kužel: ISO 30 (DIN2080);
Upínací průměr: 32 mm;
Délka: 35 mm;
Zásady zabezpečení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady doručení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady vrácení(upravuje se pomocí modulu Ujištění zákazníka)
Vlastnosti a použití frézovacího trnu pro frézovací hlavy s unášecími drážkami ISO30 - 32 mm - 35 mm:
- Trn je určen pro upínání fréz s unášecími drážkami DIN138.
- Kuželový držák SK (ISO30) dle DIN 2080 s vnitřním vtahujícím závitem M12.
- Vnitřní závit na konci kužele slouží k ručnímu upnutí držáku do vřetena běžných obráběcích strojů.
- Vhodné pro nástrčné frézy s průměrem upínacího otvoru 32 mm.
- Materiál: chromovo - manganová ocel.
- Cementováno do hloubky 0,7 mm.
- Kalené a přesně broušené.
- Tvrdost povrchu 58±2 HRC.
- Výrobní tolerance kužele AT3.
- K upnutí křížového šroubu použijte klíč 32 mm.
Technické informace:
| Parametr | Hodnota | Jednotky |
|
|---|---|---|---|
| K (DIN2080) | 30 | ||
| d | 32 | mm | |
| A | 35 | mm | |
| I | 24 | mm | |
| D | 58 | mm | |
| Křížový šroub | U-0623/0 | ||
| Kámen | S-2114/0 | ||
| Kód | 0642-173-115-157 |
TECHNICKÉ INFORMACE: ISO (DIN2080)
ZMK_0642-173-115-157
Parametry
- Typ
- pro frézovací hlavy s unášecími drážkami
- Délka
- 31 - 60 mm
- Vnější kužel
- ISO 30 (DIN2080)
- Průměr upínací
- 32 mm
