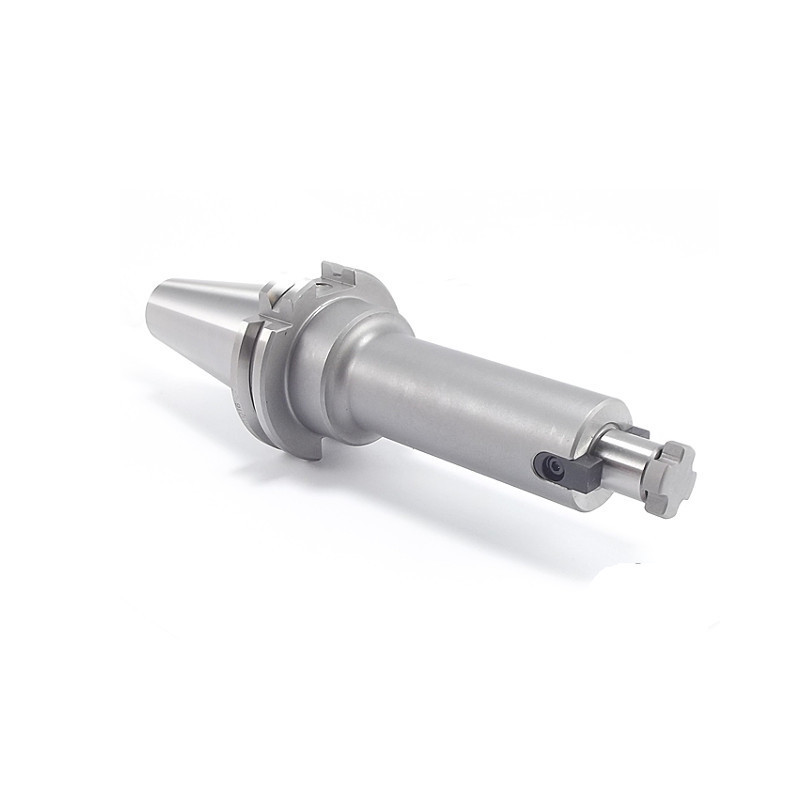

Frézovací trn pro frézovací hlavy s unášecími drážkami DIN50 - 27 mm - 100 mm (7369)
3 707,00 Kč
S DPH
Vnější kužel: DIN50 (DIN69871);
Upínací průměr: 27 mm;
Délka: 100 mm;
Zásady zabezpečení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady doručení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady vrácení(upravuje se pomocí modulu Ujištění zákazníka)
Vlastnosti a použití frézovacího trnu pro frézovací hlavy s unášecími drážkami DIN50 - 27 mm - 100 mm:
- Trn je určen pro upínání fréz s unášecími drážkami DIN138.
- Kuželový držák SK (DIN50) dle DIN 69871 s vnitřním vtahujícím závitem M24.
- Vhodné pro nástrčné frézy s průměrem upínacího otvoru 27 mm.
- Materiál: chromovo - manganová ocel.
- Cementováno do hloubky 0,7 mm.
- Kalené a přesně broušené.
- Tvrdost povrchu 58±2 HRC.
- Výrobní tolerance kužele AT3.
- K upnutí křížového šroubu použijte klíč 27 mm.
Technické informace:
| Parametr | Hodnota | Jednotky |
|
|---|---|---|---|
| K (DIN69871) | 50 | ||
| d | 27 | mm | |
| A | 100 | mm | |
| I | 21 | mm | |
| d1 | 48 | mm | |
| Křížový šroub | M16 | ||
| Hmotnost | 3,4 | kg |
TECHNICKÉ INFORMACE: DIN69871
APX_DIN50.A100.D27S
1 ks
Parametry
- Typ
- pro frézovací hlavy s unášecími drážkami
- Délka
- 101 mm a více
- Vnější kužel
- DIN 50 (DIN69871)
- Průměr upínací
- 27 mm
Specifické reference
Nové
