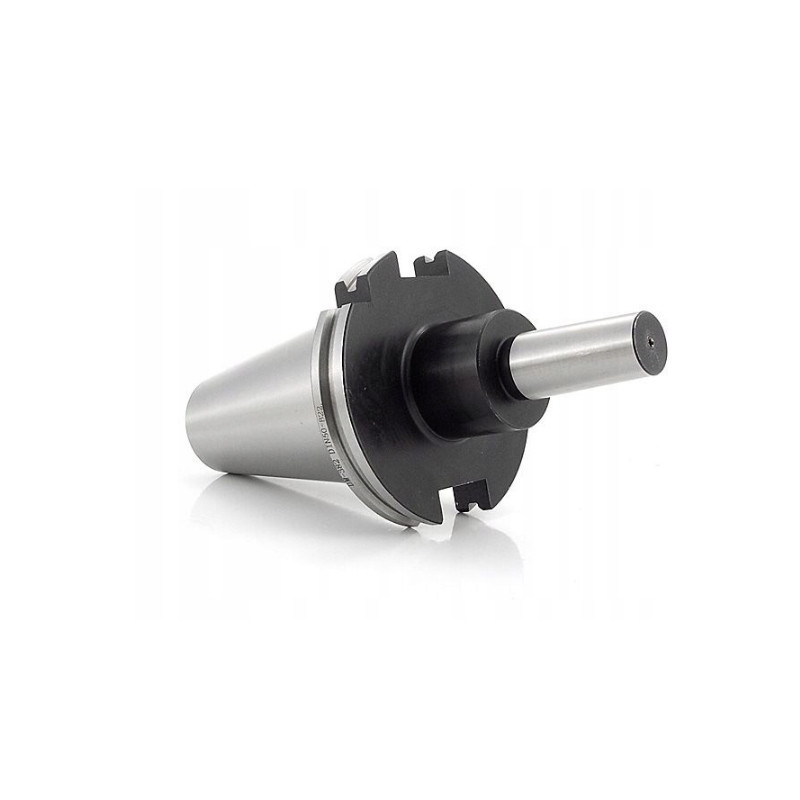

Trn pro vrtačkové sklíčidlo B22 - DIN50 (DM382)
1 051,00 Kč
S DPH
Vnější kužel: DIN 50 (DIN69871);
Vnitřní kužel sklíčidla: B22;
Závit: M24;
Zásady zabezpečení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady doručení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady vrácení(upravuje se pomocí modulu Ujištění zákazníka)
Vlastnosti a použití trnu pro vrtačková sklíčidla DIN50 - B22 (DM382):
- Kuželový držák SK (DIN50) dle DIN 69871 s vnitřním vtahujícím závitem M24 se používá u běžných strojů nebo strojů s automatickou výměnou nástroje.
- Používá se pro montáž vrtačkových sklíčidel s kuželem B22 do sloupových vrtaček, soustruhů a dalších obráběcích strojů.
- K pohodlnému upevnění nástroje v držáku můžete použít montážní držák nástrojů (není součástí).
- Pro automatickou výměnu na CNC strojích by měly být použity vtažné šrouby přímo do držáku.
Technické informace:
| Parametr | Hodnota | Jednotky |
|
|---|---|---|---|
| K (DIN69871) | 50 | ||
| K1 (DIN 238) | B22 | ||
| L1 | 60 | mm | |
| L2 | 40,5 | mm | |
| L | 202,3 | mm | |
| d |
21,793 | mm | |
| D1 | 69,85 | mm | |
| Závit | M24 | ||
| Hmotnost | 3,2 | kg |
TECHNICKÉ INFORMACE: DIN69871
DM_TRZ_382_DIN50_B22
2 ks
Parametry
- Vnější kužel
- DIN 50 (DIN69871)
- Vnitřní kužel sklíčidla
- B22
Specifické reference
Nové
No customer reviews for the moment.
Vnější kužel: DIN 50 (DIN69871);
Vnitřní kužel sklíčidla: B22;
Závit: M24;
