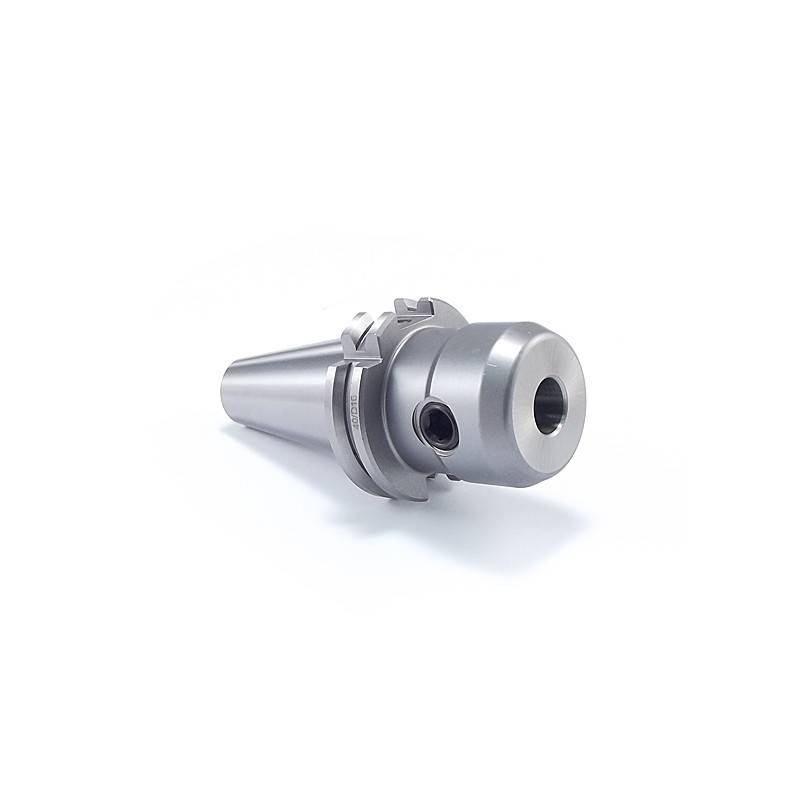

Držák DIN40 - WE16 - 63 mm pro upínání fréz s válcovou stopkou s ploškou WELDON (7625)
1 372,00 Kč
S DPH
Kužel vnější: DIN40 (DIN69871);
Průměr upínací: 16 mm;
Délka: 63 mm;
Zásady zabezpečení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady doručení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady vrácení(upravuje se pomocí modulu Ujištění zákazníka)
Vlastnosti a použití držáku DIN40 - WE16 - 63 mm s válcovou stopkou Weldon:
- Slouží pro upínání nářadí s válcovou stopkou s ploškou Weldon.
- Kuželový držák SK (DIN40) dle DIN 69871 s vnitřním vtahujícím závitem M16.
- Nařadí je upevněno v držáku Weldon 1 nebo 2 dotahujícími šrouby.
- Materiál: chromovo - manganová ocel.
- Cementováno do hloubky 0,7 mm.
- Kalené a přesně broušené.
- Tvrdost povrchu 58±2 HRC.
- Výrobní tolerance kužele AT3.
- Pro automatickou výměnu na CNC strojích by měly být použity vtažné šrouby našroubované přímo do držáku.
- K pohodlnému upevnění nástroje v držáku můžete použít montážní držák nástrojů (není součástí).
Technické informace:
| Parametr | Hodnota | Jednotky |
|
|---|---|---|---|
| K (DIN69871) | 40 | ||
| d | 16 | mm | |
| A | 63 | mm | |
| d1 | 44,5 | mm | |
| Hmotnost | 1,4 | kg |
TECHNICKÉ INFORMACE: DIN69871
APX_DIN40.A63.WE16
1 ks
Parametry
- Délka
- 36 - 63 mm
- Vnější kužel
- DIN 40 (DIN69871)
- Průměr otvoru
- 16 mm
