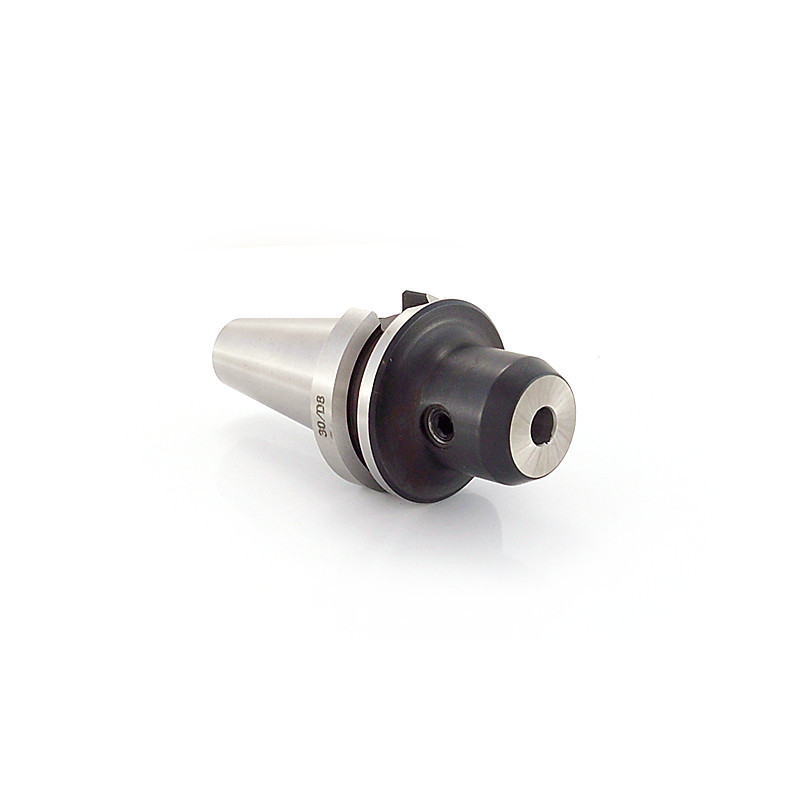

Držák DIN30 - WE12 - 50 mm pro upínání fréz s válcovou stopkou s ploškou WELDON (7625)
875,00 Kč
S DPH
Kužel vnější: DIN30 (DIN69871);
Průměr upínací: 12 mm;
Délka: 50 mm;
Zásady zabezpečení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady doručení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady vrácení(upravuje se pomocí modulu Ujištění zákazníka)
Vlastnosti a použití držáku DIN30 - WE12 - 50 mm s válcovou stopkou Weldon:
- Slouží pro upínání nářadí s válcovou stopkou s ploškou Weldon.
- Kuželový držák SK (DIN30) dle DIN 69871 s vnitřním vtahujícím závitem M12.
- Nařadí je upevněno v držáku Weldon 1 nebo 2 dotahujícími šrouby.
- Materiál: chromovo - manganová ocel.
- Cementováno do hloubky 0,7 mm.
- Kalené a přesně broušené.
- Tvrdost povrchu 58±2 HRC.
- Výrobní tolerance kužele AT3.
- Pro automatickou výměnu na CNC strojích by měly být použity vtažné šrouby našroubované přímo do držáku.
- K pohodlnému upevnění nástroje v držáku můžete použít montážní držák nástrojů (není součástí).
Technické informace:
| Parametr | Hodnota | Jednotky |
|
|---|---|---|---|
| SK (DIN69871) | 30 | ||
| d | 12 | mm | |
| A | 50 | mm | |
| d1 | 42 | mm | |
| Hmotnost | 0,6 | kg |
TECHNICKÉ INFORMACE: DIN69871
APX_DIN30.A50.WE12
2 ks
Parametry
- Délka
- 36 - 63 mm
- Vnější kužel
- DIN 30 (DIN69871)
- Průměr otvoru
- 12 mm
