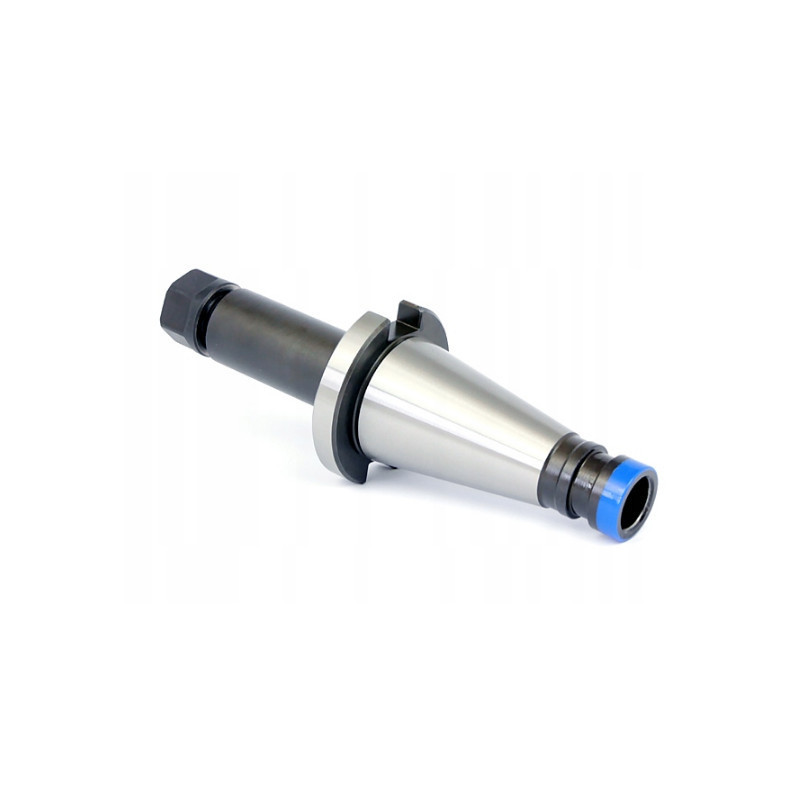

Kleštinový upínač ER16 - ISO50 - 100 mm (7616-S)

Kleštinový upínač ER16 - ISO50 - 100 mm (7616-S)

Name: Kleštinový upínač ER16 - ISO50 - 100 mm (7616-S)
Brand: BISON BIAL
SKU: ZMK_0642-176-164-525
Price: 3086 CZK
Availability: OutOfStock

Review (0)

3 086,00 Kč

S DPH

Skladem u dodavatele (5 - 7 dní)

Vnější kužel: ISO 50 (DIN2080);
Kleština: ER16;
Délka: 100 mm;

Zásady zabezpečení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady doručení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady vrácení(upravuje se pomocí modulu Ujištění zákazníka)

Vlastnosti a použití kleštinového upínače ER16 - ISO50 - 100 mm:

Držák kleštin se závitem určen pro upínání nástrojů s válcovou stopkou.
Kuželový držák SK (ISO) dle DIN 2080 s vnitřním vtahujícím závitem M24.
Vnitřní závit na konci kužele slouží k ručnímu upnutí držáku do vřetena běžných obráběcích strojů.
Materiál: chromovo - manganová ocel.
Cementováno do hloubky 0,7 mm.
Kalené a přesně broušené.
Tvrdost povrchu 58±2 HRC.
Výrobní tolerance kužele AT3.
K dotažení matice ER16 je nutný plochý hákový klíč ER16 (není součástí).
K pohodlnému upevnění nástroje v držáku můžete použít montážní držák nástrojů (není součástí).
Kompatibilní kleštiny ER16.

Technické informace:

Parametr	Hodnota	Jednotky
K (DIN2080)	50
Kleština	ER16
A	100	mm
L₁	-	mm
D	28	mm
D₁	-	mm
Rozsah upínání	1 - 12	mm
Matice	9833-16D
Šroub	M12x1,5x14LH
Kód	0642-176-164-525
