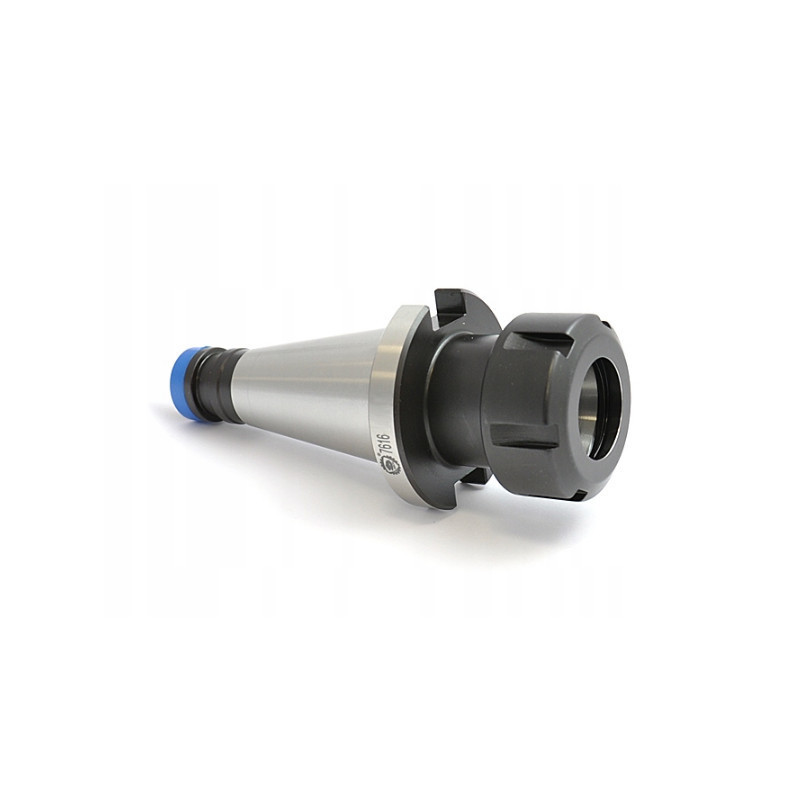

Kleštinový upínač ER40 - ISO50 - 70 mm (7616)
2 649,00 Kč
S DPH
Vnější kužel: ISO 50 (DIN2080);
Kleština: ER40;
Délka: 70 mm;
Zásady zabezpečení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady doručení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady vrácení(upravuje se pomocí modulu Ujištění zákazníka)
Vlastnosti a použití kleštinového upínače ER40 - ISO50 - 70 mm:
- Držák kleštin se závitem určen pro upínání nástrojů s válcovou stopkou.
- Kuželový držák SK (ISO) dle DIN 2080 s vnitřním vtahujícím závitem M24.
- Vnitřní závit na konci kužele slouží k ručnímu upnutí držáku do vřetena běžných obráběcích strojů.
- Materiál: chromovo - manganová ocel.
- Cementováno do hloubky 0,7 mm.
- Kalené a přesně broušené.
- Tvrdost povrchu 58±2 HRC.
- Výrobní tolerance kužele AT3.
- K dotažení matice ER40 je nutný plochý hákový klíč ER40 (není součástí).
- K pohodlnému upevnění nástroje v držáku můžete použít montážní držák nástrojů (není součástí).
- Kompatibilní kleštiny ER40.
Technické informace:
| Parametr | Hodnota | Jednotky |
|
|---|---|---|---|
| K (DIN2080) | 50 | ||
| Kleština | ER40 | ||
| A | 70 | mm | |
| D | 63 | mm | |
| Rozsah upínání | 2 - 26 | mm | |
| Matice | 9833-40 | ||
| Šroub | M28x1,5x30LH | ||
| Kód | 0642-176-162-304 |
Přečtěte si více o: DIN69871
Přečtěte si více o: kleštiny
ZMK_0642-176-162-304
3 ks
Parametry
- Vnější kužel
- ISO 50 (DIN2080)
- Montážní kleštinu
- Standard
- Typ kleštiny
- ER40
- Pracovní délka
- 51 - 70 mm
- Sada
- Ne
