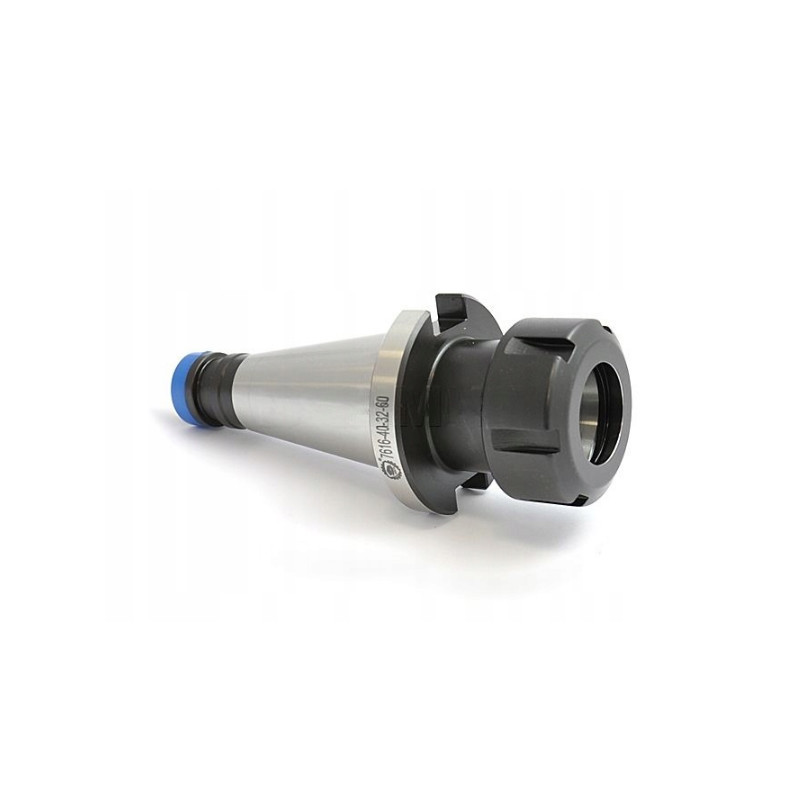

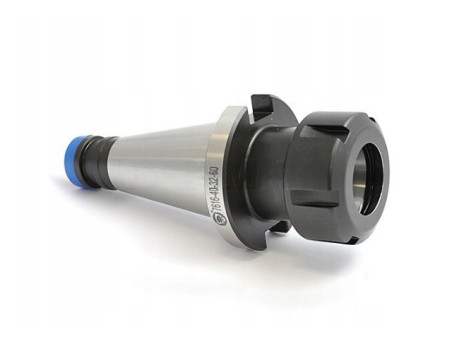

Kleštinový upínač ER32 - ISO40 - 60 mm (7616)
1 675,00 Kč
S DPH
Vnější kužel: ISO 40 (DIN2080);
Kleština: ER32;
Délka: 60 mm;
Zásady zabezpečení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady doručení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady vrácení(upravuje se pomocí modulu Ujištění zákazníka)
Vlastnosti a použití kleštinového upínače ER32 - ISO40 - 60 mm:
- Držák kleštin se závitem určen pro upínání nástrojů s válcovou stopkou.
- Kuželový držák SK (ISO) dle DIN 2080 s vnitřním vtahujícím závitem M16.
- Vnitřní závit na konci kužele slouží k ručnímu upnutí držáku do vřetena běžných obráběcích strojů.
- Materiál: chromovo - manganová ocel.
- Cementováno do hloubky 0,7 mm.
- Kalené a přesně broušené.
- Tvrdost povrchu 58±2 HRC.
- Výrobní tolerance kužele AT3.
- K dotažení matice ER32 T2 je nutný plochý hákový klíč ER32 (není součástí).
- K pohodlnému upevnění nástroje v držáku můžete použít montážní držák nástrojů (není součástí).
- Kompatibilní kleštiny ER32.
Technické informace:
| Parametr | Hodnota | Jednotky |
|
|---|---|---|---|
| K (DIN2080) | 40 | ||
| Kleština | ER32 | ||
| A | 60 | mm | |
| D | 50 | mm | |
| Rozsah upínání | 2 - 20 | mm | |
| Matice | 9833-32 | ||
| Šroub DIN 915 | M22x1,5x24LH | ||
| Kód | 0642-176-160-700 |
TECHNICKÉ INFORMACE: DIN69871
TECHNICKÉ INFORMACE: kleštiny ER
ZMK_0642-176-160-700
1 ks
Parametry
- Vnější kužel
- ISO 40 (DIN2080)
- Montážní kleštinu
- Standard
- Typ kleštiny
- ER32
- Pracovní délka
- 51 - 70 mm
- Sada
- Ne
