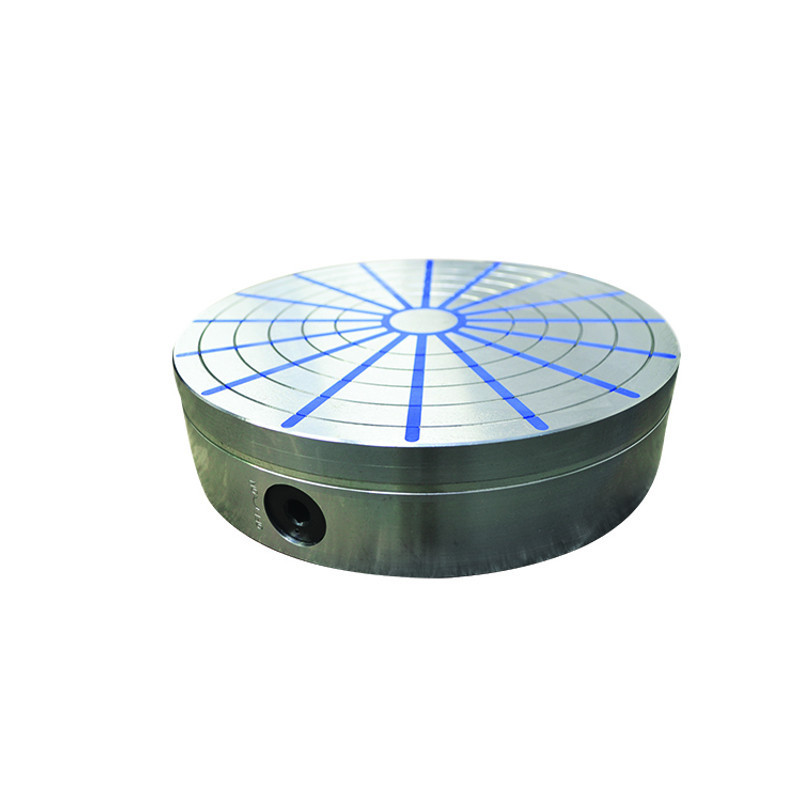

Konstrukce:

• Robustní pólová deska s radiálními póly
• Limit sbroušení pólové desky: 5 mm
• Dvojitý, vysoce výkonný neodymový magnetický systém
• Pevná ocelová základna s robustním přepínacím mechanismem
• Maximální upínací síla až do 140 N/cm2 v závislosti na velikosti upínače a obráběných komponentů

Aplikace:

• Soustružení a broušení obrobků kruhového tvaru
• Obrábění čela, vnitřního a vnějšího průměru je možné odděleně, nebo v jedné operaci

Součást balení:

• Přepínací klíč
• Magnet je dodáván bez středového vrtání

Volitelné:

• Středové vrtání
• Přesná středící díra
• Přídavná pólová deska
• Pólová deska s T drážkami
• Sestava pólových nástavců

Upevnění upínače na stůl:

Základna má ze spodní strany zahloubení se dvěmi až čtyřmi dírami pro upnutí na vhodnou přírubu. Viz rozměry D1 E a F.

Technické informace:

Parametr	Hodnota	Jednotky
D	500	mm
H	78	mm
D1	200	mm
G	8	mm
C1	50	mm
C2	56	mm
M	M8	mm
E	300	mm
F	400	mm
Počet pólů	24
Hmotnost	109	kg
