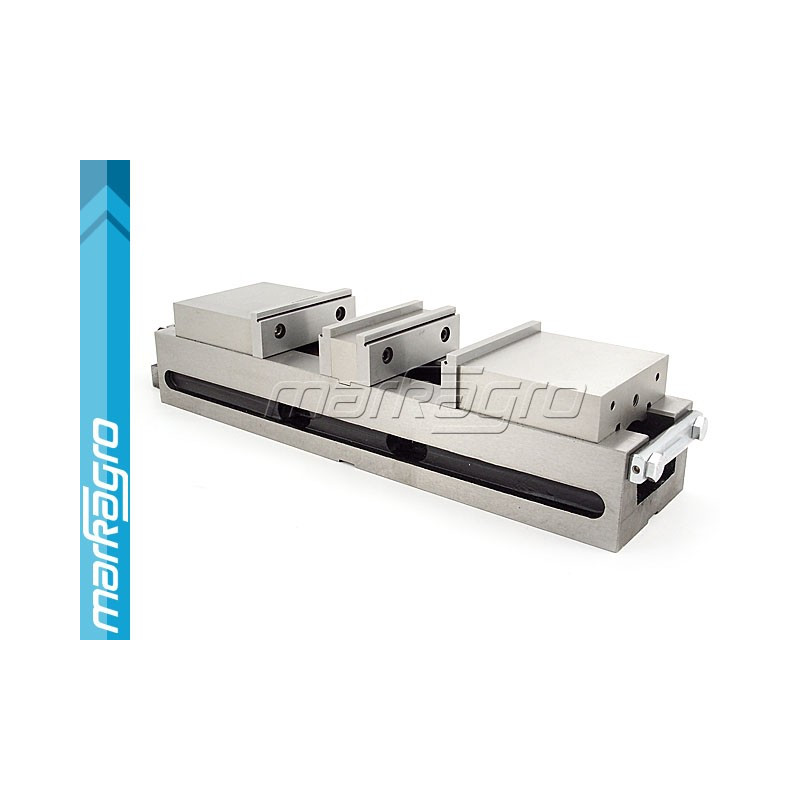

Podvojný strojní svěrák 160 mm (FPQD160/100)
10 328,00 Kč
S DPH
Šířka čelistí: 160 mm;
Rozevření čelistí: 100/144/222/266 mm;
Hmotnost: 47 kg;
Zásady zabezpečení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady doručení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady vrácení(upravuje se pomocí modulu Ujištění zákazníka)
Vlastnosti a použití podvojného strojního svěráku 160 mm:
- Svěrák je vyroben z vysocejakostních materiálů: základ - vysokojakostní litina o tvrdosti okolo 40 HRC, pevné i pohyblivé čelisti jsou z oceli o tvrdosti ok. 48 - 52 HRC.
- Umožňuje ustavení dvou různých nebo podobných elementů.
- Svěrák je vybaven dvěma pohyblivými čelistmi, maticí a dvojčinným upínacím mechanismem.
- Točením jednoho šroubu se přesouvají dvě čelisti buď dopředu nebo dozadu, upevňujíce polotovar.
- Konstrukce pohyblivé čelisti umožňuje dodatečné přitlačení polotovaru k základně (příklad je uveden na svěráku FPQ).
- Vložky do čelistí mohou být upevněny z obou stran čelistí.
Technické parametry:
| Parametr | Hodnota | Jednotky |
|
|---|---|---|---|
| Šířka čelistí | 160 | mm | |
| h | 50 | mm | |
| L1 | 100 | mm | |
| L2 | 144 | mm | |
| L3 | 222 | mm | |
| L4 | 266 | mm | |
| L5 | 520 | mm | |
| L6 | 605 | mm | |
| A | 18 | mm | |
| B | 19 | mm | |
| Výška základny korpusu | 80±0,015 | mm | |
| Upínací síla | 3000 | daN | |
| Hmotnost | 47 | kg |
Příklady upnutí:
Parametry přesnosti:
DM_IM_FPQD_160_100
Parametry
- Šířka čelistí
- 160 mm
- Výška čelistí
- 50 mm
- Rozevření čelistí
- 100 mm
Specifické reference
Nové
No customer reviews for the moment.
Šířka čelistí: 160 mm;
Rozevření čelistí: 100/144/222/266 mm;
Hmotnost: 47 kg;
