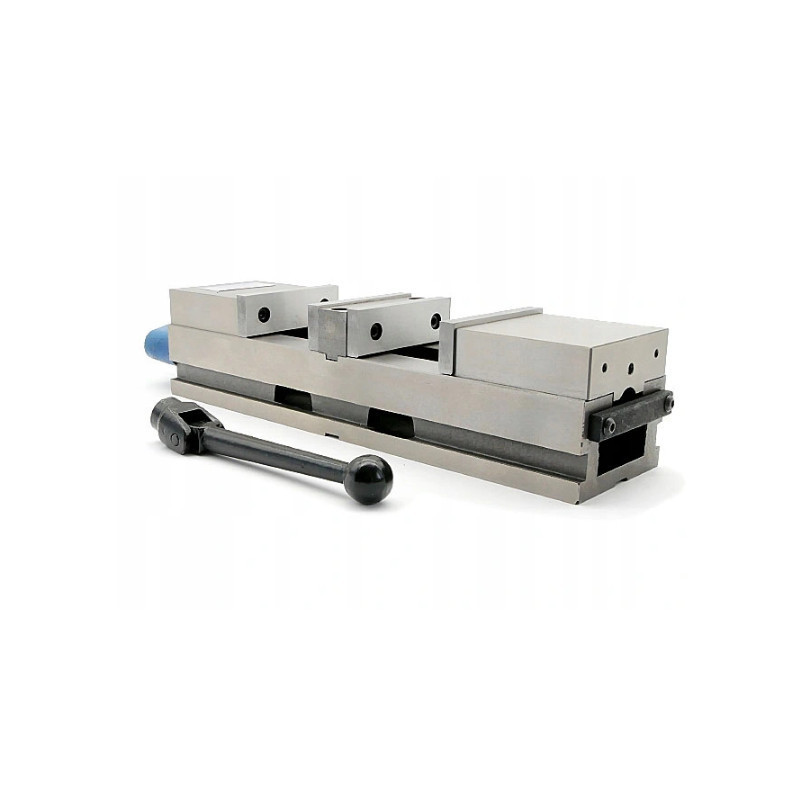

Podvojný strojní svěrák 100 mm (FPQD100/76)
      Podvojný strojní svěrák 100 mm (FPQD100/76)
      Podvojný strojní svěrák 100 mm (FPQD100/76)
      Podvojný strojní svěrák 100 mm (FPQD100/76)
      Podvojný strojní svěrák 100 mm (FPQD100/76)
      Podvojný strojní svěrák 100 mm (FPQD100/76)
      Podvojný strojní svěrák 100 mm (FPQD100/76)
      Podvojný strojní svěrák 100 mm (FPQD100/76)
      Podvojný strojní svěrák 100 mm (FPQD100/76)

      Podvojný strojní svěrák 100 mm (FPQD100/76)

      Review (0)
      8 089,00 Kč
      S DPH
      Skladem u dodavatele (5 - 7 dní)

      Šířka čelistí: 100 mm;
      Rozevření čelistí: 76/110/170/202 mm;
      Hmotnost: 22 kg;

      Quantity :
      No Product available
      • Zásady zabezpečeníZásady zabezpečení(upravuje se pomocí modulu Ujištění zákazníka)
      • Zásady doručeníZásady doručení(upravuje se pomocí modulu Ujištění zákazníka)
      • Zásady vráceníZásady vrácení(upravuje se pomocí modulu Ujištění zákazníka)

      Vlastnosti a použití podvojného strojního svěráku 100 mm:

      • Podvojný svěrák je vyroben z vysocejakostních materiálů:
        • základna - vysocejakostní litina o tvrdosti okolo 40 HRC
        • pevné i pohyblivé čelisti jsou z oceli o tvrdosti 48 - 52 HRC
      • Umožňuje ustavní dvou různých nebo podobných elementů.
      • Svěrák je vybaven dvěma pohyblivými čelistmi, maticí a dvojčinným upínacím mechanismem.
      • Točením jednoho šroubu se přesouvají dvě čelisti buď dopředu nebo dozadu a upevňují polotovar.
      • Konstrukce pohyblivé čelisti umožňuje dodatečné přitlačení polotovaru k základně (příklad je uveden na svěráku FPQ).
      • Vložky do čelistí mohou být upevněny z obou stran čelistí.
      • Maximální vzdálenost je 185 mm po odstranění střední čelisti.
      • Používá se při práci na bruskách, frézkách, vyvrtávačkách, numericky řízených obráběcích strojích a obráběcích centrech.

      Sada obsahuje kromě svěráku:

      Technické parametry:

      ParametrHodnotaJednotky

      Double-Action

      Šířka čelistí 100 mm
      h 35 mm
      L1 76 mm
      L2 110 mm
      L3 170 mm
      L4 202 mm
      L5 390 mm
      L6 470 mm
      A 14 mm
      B 14 mm
      Výška základny korpusu 60±0,015 mm
      Upínací síla 2000 daN
      Hmotnost 22 kg



      Příklady upnutí:

      Double-Action Machine Vise FPQD

      Parametry přesnosti:

      Double-Action Machine Vise FPQD

      Darmet
      DM_IM_FPQD_100_76

      Parametry

      Šířka čelistí
      100 mm
      Výška čelistí
      35 mm
      Rozevření čelistí
      76 mm
