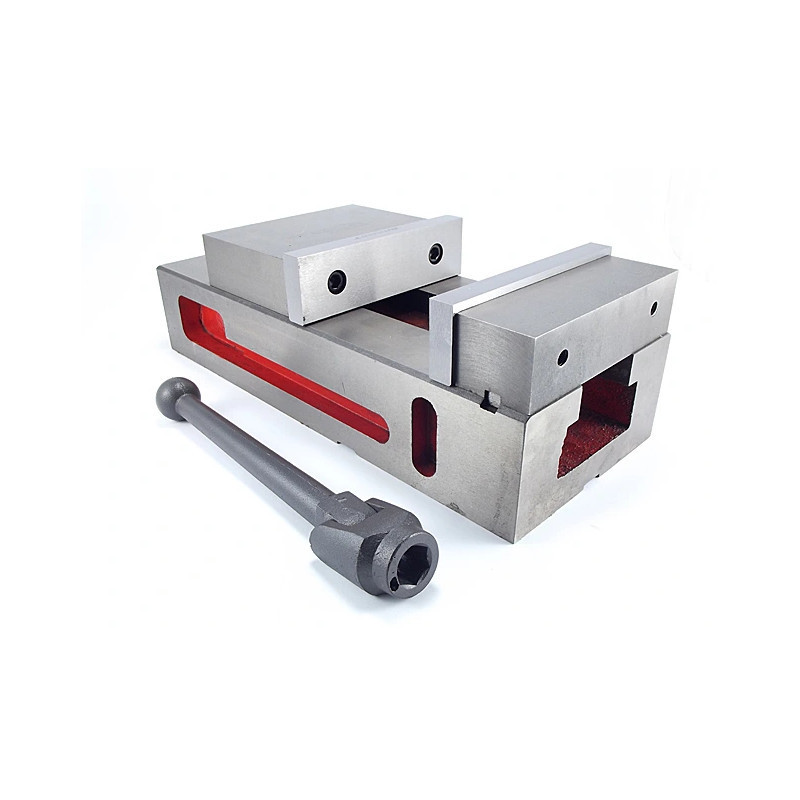

Přesný strojní svěrák 160 mm (FPQ160/140)
6 105,00 Kč
S DPH
Šířka čelistí: 160 mm;
Rozevření čelistí: 140/210/305/375 mm;
Hmotnost: 26 kg;
Zásady zabezpečení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady doručení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady vrácení(upravuje se pomocí modulu Ujištění zákazníka)
Vlastnosti a použití přesného strojního svěráku 160 mm:
- Svěrák je vyroben z vysoce kvalitních materiálů:
- základna - vysokojakostní litina o tvrdosti přibližně 40 HRC
- pevné i pohyblivé ocelové čelisti o tvrdosti přibližně 48 - 52 HRC
- Konstrukce pohyblivé čelisti umožňuje dodatečné přitlačení polotovaru k základně.
- Svěrák může pracovat ve svislé a boční poloze díky užším vložkám čelistí než tělo svěráku.
- Je možná instalace svěráků na bočních stranách základny.
- Vložky do čelistí mohou být upevněny z obou stran čelistí.
- Používají se při práci na bruskách, frézkách, vyvrtávačkách, elektroerozivních obráběcích strojích, obráběcích strojích s numerickým řízením a obráběcích centrech.
- K připevnění svěráku k pracovnímu stolu lze použít univerzální sadu upínacích prvků.
- K upevnění obrobku nad vodorovnou základnou svěráku použijte rovnoběžné frézařské podložky podobné délky jako je šířka čelistí.
- Drážka v těle svěráku je určena pro středící kameny, které slouží pro přesné umístění svěráku na stole s T-drážkami.
Sada obsahuje kromě svěráku:
- klíč (klika) - 1 ks
- středící kámen 18/18 mm - 2 ks
Technické parametry:
| Parametr | Hodnota | Jednotky |
|
|---|---|---|---|
| S | 160 | mm | |
| H | 122,5 | mm | |
| H1 | 82,5 | mm | |
| h | 45 | mm | |
| L | 389 | mm | |
| a | 140 | mm | |
| D1 | 18 | mm | |
| D2 | 18 | mm | |
| Upínací síla | 3000 | daN | |
| Hmotnost | 33 | kg |
Parametry přesnosti:
Možné způsoby montáže vložek do čelistí:
Příklad využití několika svěráků za sebou:
DM_IM_FPQ_160_140
2 ks
Parametry
- Šířka čelistí
- 160 mm
- Výška čelistí
- 45 mm
- Rozevření čelistí
- 140 mm
