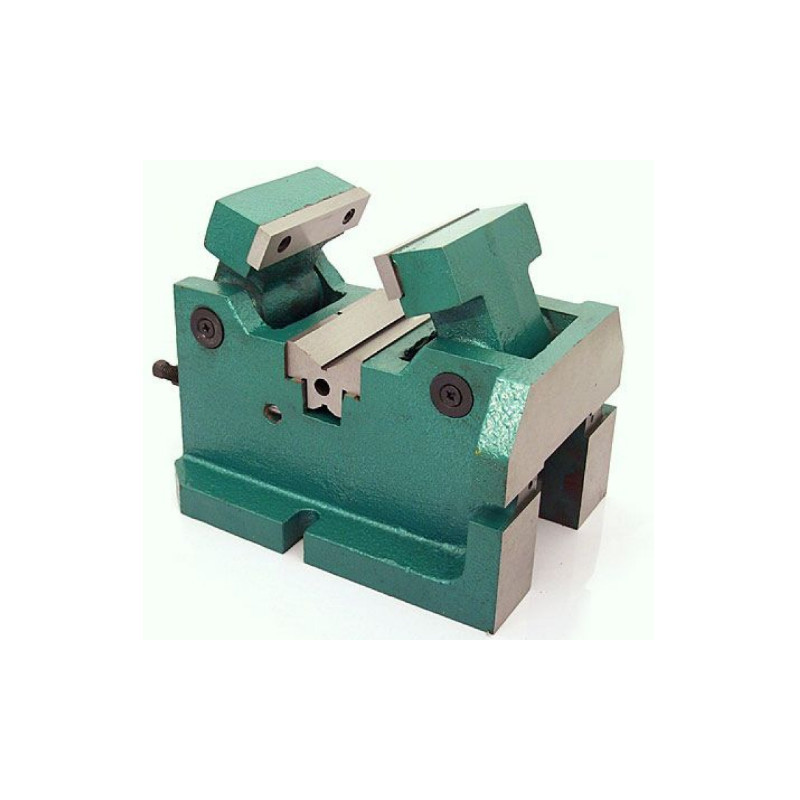

Strojní prizmatický svěrák na trubky FQV 100 mm (FQV100/10-80)
      Strojní prizmatický svěrák na trubky FQV 100 mm (FQV100/10-80)
      Strojní prizmatický svěrák na trubky FQV 100 mm (FQV100/10-80)
      Strojní prizmatický svěrák na trubky FQV 100 mm (FQV100/10-80)
      Strojní prizmatický svěrák na trubky FQV 100 mm (FQV100/10-80)
      Strojní prizmatický svěrák na trubky FQV 100 mm (FQV100/10-80)
      Strojní prizmatický svěrák na trubky FQV 100 mm (FQV100/10-80)
      Strojní prizmatický svěrák na trubky FQV 100 mm (FQV100/10-80)
      Strojní prizmatický svěrák na trubky FQV 100 mm (FQV100/10-80)
      Strojní prizmatický svěrák na trubky FQV 100 mm (FQV100/10-80)

      Strojní prizmatický svěrák na trubky FQV 100 mm (FQV100/10-80)

      Review (0)
      5 032,00 Kč
      S DPH
      Skladem u dodavatele (5 - 7 dní)

      Šířka čelistí: 100 mm;
      Min. upínací průměr: Ø10 mm;
      Max. upínací průměr: Ø80 mm;
      Hmotnost: 21 kg;

      Quantity :
      No Product available
      • Zásady zabezpečeníZásady zabezpečení(upravuje se pomocí modulu Ujištění zákazníka)
      • Zásady doručeníZásady doručení(upravuje se pomocí modulu Ujištění zákazníka)
      • Zásady vráceníZásady vrácení(upravuje se pomocí modulu Ujištění zákazníka)

      Vlastnosti a použití strojního prizmatického svěráku na trubky FQV 100 mm:

      • Dvě pohyblivá ramena přitlačují polotovar kruhového průřezu do prizmatu a centrují ho.
      • Prizma je oboustranná a lze ji nastavit v závislosti na velikosti průměru upínané kulatiny.
      • Svěrák může být ustaven na boční straně.
      • Rovnoběžnost a kolmost pracovních ploch je 0,01 - 0,03 mm.
      • Určeno pro práci na bruskách, frézkách, vrtačkách, obrážečkách.

      Sada obsahuje kromě svěráku a otočné podstavy:

      Technické parametry:

      ParametrHodnotaJednotky
      Šířka čelistí 100 mm
      Min. upínací průměr Ø10 mm
      Max. upínací průměr Ø80 mm
      Šířka vodící drážky 14 mm
      Upínací síla 2000 daN
      Hmotnost 21 kg

      Parametry přesnosti:

      • Přesnost přiložení pohyblivých čelistí k povrchu vzorového průměru ustaveného na prizmě svěráku - 0,01 mm
      • Rovinnost vzorového průměru upevněného ve svěráku vzhledem k základnímu povrchu podpory základny - 0,03/100 mm
      • Rovinnost linie protínajícího se povrchu pracovních čelistí vhledem povrchu podpůrné základny - 0,03/100 mm
      • Kolmost pracovního povrchu základny mezi sebou - 0,05 mm

      Imadło do rur i wałków

      Darmet
      DM_IM_FQV_100_10_80

      Parametry

      Šířka čelistí
      100 mm
      Rozevření čelistí
      80 mm

      Specifické reference

      Nové
