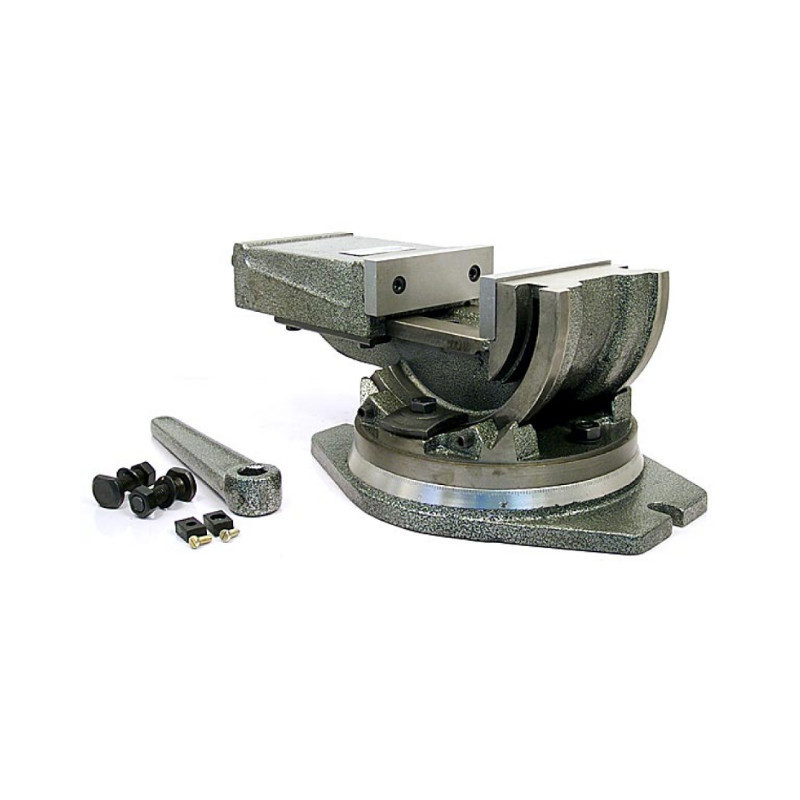

Strojní otočný a naklápěcí svěrák 160 mm (FQU160/125)
5 652,00 Kč
S DPH
Šířka čelistí: 160 mm;
Výška čelistí: 50 mm;
Rozevření čelistí: 125 mm;
Hmotnost: 41 kg;
Zásady zabezpečení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady doručení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady vrácení(upravuje se pomocí modulu Ujištění zákazníka)
Vlastnosti a použití strojního otočného a naklápěcího svěráku 160 mm:
- Je vyroben z vysocejakostní litiny.
- Charakterizuje se tuhou konstrukcí, s vysokou životností
- Používá se při jednoduchých pracích na bruskách, frézkách a vrtačkách.
- Obsahuje otočnou základnu se stupnicí 360° po 1°.
- Úhel otáčení okolo osy Y - 360°, osy Z - 90°.
- Základna a pohyblivá čelist je vyrobena z vysocejakostní litiny o vysoké trvanlivosti.
- Je možná demontáž otočné základny.
- K připevnění svěráku k pracovnímu stolu lze použít univerzální sadu upínacích prvků.
- K upevnění obrobku nad vodorovnou základnou svěráku použijte rovnoběžné frézařské podložky podobné délky jako je šířka čelistí.
- Drážka v točně a těle svěráku je určena pro středící kameny, které slouží pro přesné umístění svěráku na stole s T-drážkami.
Sada obsahuje kromě svěráku a otočné podstavy:
- klíč (klika) - 1 ks
- středící kámen 18/18 mm - 2 ks
- upevňovací šroub s podložkou a maticí - 2 ks
Technické informace:
| Parametr | Hodnota | Jednotky |
|
|---|---|---|---|
| S | 160 | mm | |
| amax | 125 | mm | |
| h | 50 | mm | |
| H | 195 | mm | |
| A | 244 | mm | |
| L | 420 | mm | |
| D | 18 | mm | |
| Upínací síla | 3000 | daN | |
| Hmotnost | 36 | kg |
DM_IM_FQU_160_125
2 ks
Parametry
- Šířka čelistí
- 160 mm
- Výška čelistí
- 50 mm
- Rozevření čelistí
- 125 mm
