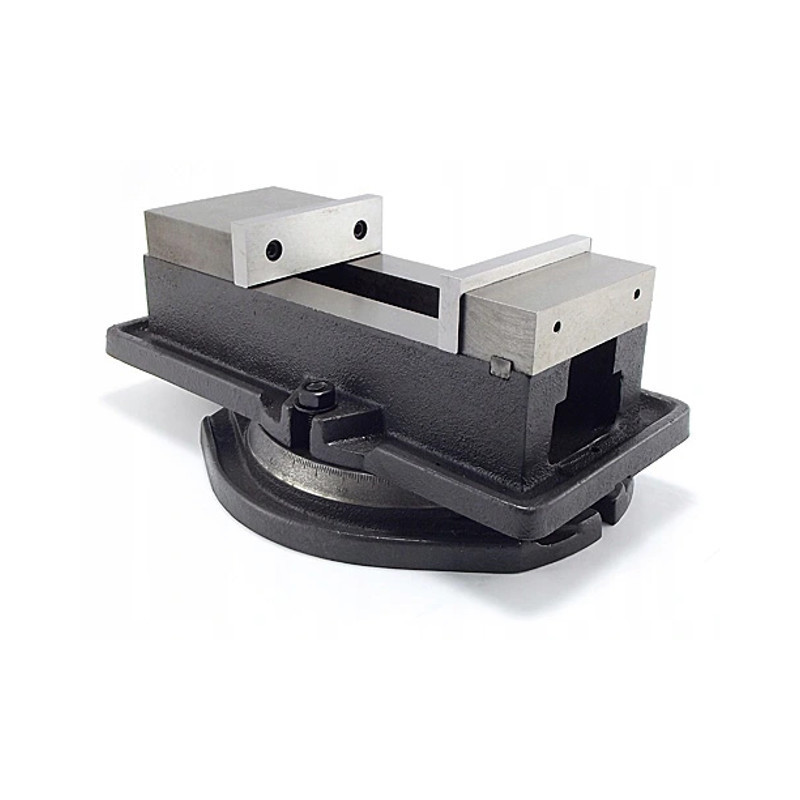

Otočný litinový strojní svěrák 200 mm (FQM200/200)
      Otočný litinový strojní svěrák 200 mm (FQM200/200)
      Otočný litinový strojní svěrák 200 mm (FQM200/200)
      Otočný litinový strojní svěrák 200 mm (FQM200/200)
      Otočný litinový strojní svěrák 200 mm (FQM200/200)
      Otočný litinový strojní svěrák 200 mm (FQM200/200)

      Otočný litinový strojní svěrák 200 mm (FQM200/200)

      Review (0)
      9 145,00 Kč
      S DPH
      Poslední kus skladem

      Šířka čelistí: 200 mm;
      Výška vložek čelisti: 50 mm;
      Rozevření čelistí: 230/270/370/440 mm;
      Hmotnost: 56 kg;

      Quantity :
      Hurry Up Only 1 Items left items
      • Zásady zabezpečeníZásady zabezpečení(upravuje se pomocí modulu Ujištění zákazníka)
      • Zásady doručeníZásady doručení(upravuje se pomocí modulu Ujištění zákazníka)
      • Zásady vráceníZásady vrácení(upravuje se pomocí modulu Ujištění zákazníka)

      Vlastnosti a použití otočného litinového strojního svěráku 200 mm:

      • Základna je vyrobena z litiny o vysoké trvanlivosti, pohyblivá i pevná ocelová čelist, jsou kalené.
      • Obsahuje otočnou základnu se stupnicí 360° po 1°
      • Je možná demontáž otočné základny.
      • Boční kanálky pro odvod chladící kapaliny.
      • Konstrukce pohyblivé čelisti umožňuje dodatečné přitlačení polotovaru k základně.
      • Vložky do čelistí mohou být upevněny z obou stran čelistí.
      • Používá se k práci na bruskách, frézkách, obráběcích strojích s numerickým řízením, obráběcích centrech atd.
      • K připevnění svěráku k pracovnímu stolu lze použít univerzální sadu upínacích prvků.
      • K upevnění obrobku nad vodorovnou základnou svěráku použijte rovnoběžné frézařské podložky podobné délky jako je šířka čelistí.
      • Drážka v točně a těle svěráku je určena pro středící kameny, které slouží pro přesné umístění svěráku na stole s T-drážkami.

      Sada obsahuje kromě svěráku a otočné podstavy:

      Technické parametry:

      ParametrHodnotaJednotky

      Swivel machine vise FQM

      S 200 mm
      amax 200 mm
      h 50 mm
      H1 85 mm
      H2 40 mm
      H 165 mm
      A 316 mm
      L1 500 mm
      L2 197 mm
      L 530 mm
      D 18 mm
      Upínací síla 2500 daN
      Hmotnost 56 kg



      Možné způsoby upevňování vložek do čelistí:

      A1 / A2 / A3 / A4 [mm]

      Swivel machine vise FQM

      100 /

      145 /

      210 /

      260

      Darmet
      DM_IM_FQM_200_200
      1 ks

      Parametry

      Šířka čelistí
      200 mm
      Výška čelistí
      50 mm
      Rozevření čelistí
      200 mm

      Specifické reference

      Nové
