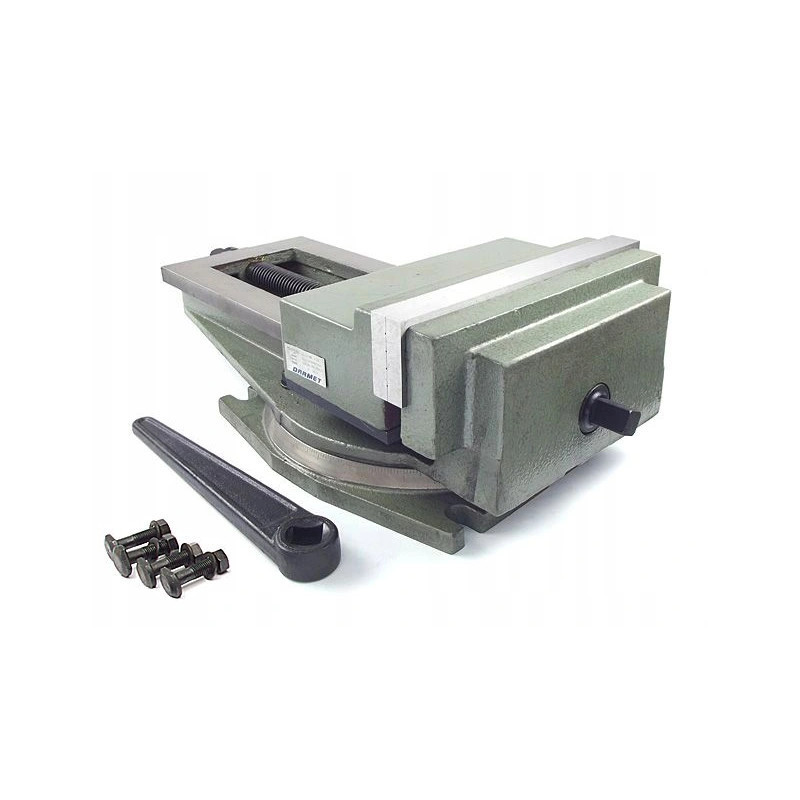

Otočný litinový strojní svěrák 320 mm (FQA320/360)
10 911,00 Kč
S DPH
Šířka čelistí: 320 mm;
Výška čelistí: 81 mm;
Rozevření čelistí: 360 mm;
Upínací síla: 4000 daN;
Hmotnost: 84 kg;
Zásady zabezpečení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady doručení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady vrácení(upravuje se pomocí modulu Ujištění zákazníka)
Vlastnosti a použití otočného litinového svěráku 320 mm:
- Vyroben z vysocejakostní litiny.
- Používá se pro těžké prace na bruskách, frézkách, vrtačkách a obrážečkách.
- Obsahuje otočnou základnu se stupnicí 360° po 1°.
- Základna a pohyblivá čelist je vyrobena z vysocejakostní litiny o vysoké trvanlivosti.
- Upínací šoub je zhora zabezpečen před znečištěním a třískami.
- Je možná demontáž otočné základny.
- K připevnění svěráku k pracovnímu stolu lze použít univerzální sadu upínacích prvků.
- K upevnění obrobku nad vodorovnou základnou svěráku použijte rovnoběžné frézařské podložky podobné délky jako je šířka čelistí.
- Drážka v točně a těle svěráku je určena pro středící kameny, které slouží pro přesné umístění svěráku na stole s T-drážkami.
Sada obsahuje kromě svěráku a otočné podstavy:
- klíč (klika) - 1 ks
- středící kámen 22/22 mm - 2 ks
- upevňovací šroub s podložkou a maticí - 2 ks
Technické parametry:
| Parametr | Hodnota | Jednotky |
|
|---|---|---|---|
| S | 320 | mm | |
| amax | 360 | mm | |
| h | 81 | mm | |
| H1 | 42 | mm | |
| H2 | 84 | mm | |
| H | 205 | mm | |
| A | 355 | mm | |
| Lmin | 680 | mm | |
| L1 | 580 | mm | |
| D | 22 | mm | |
| Upínací síla | 4000 | daN | |
| Hmotnost | 84 | kg |
