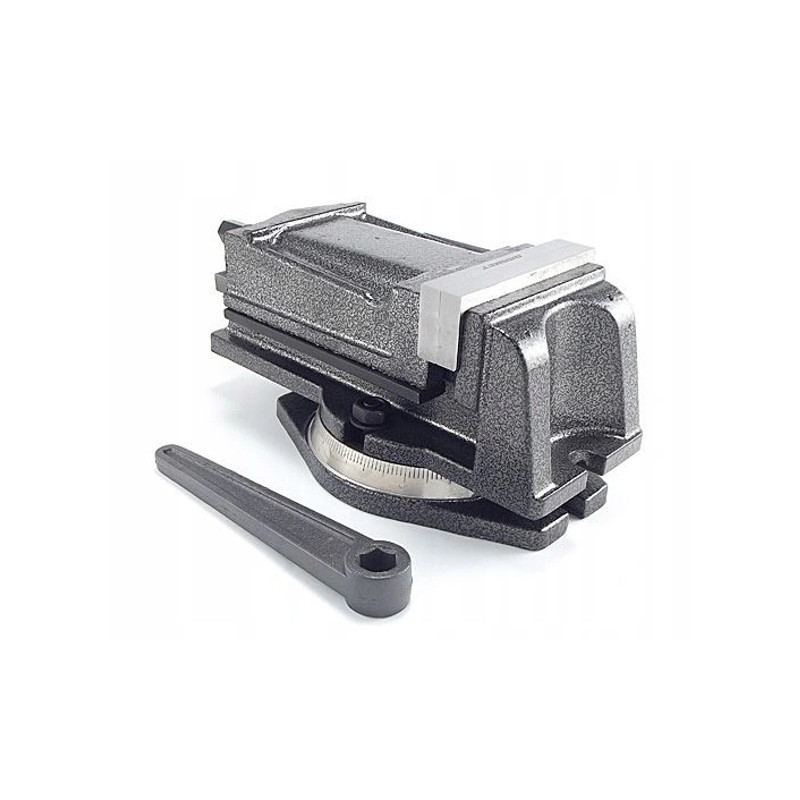

Strojní otočný svěrák 200 mm (FQ200/160)
5 525,00 Kč
S DPH
Šířka čelistí: 200 mm;
Výška čelistí: 63 mm;
Rozevření čelistí: 160 mm;
Hmotnost: 46 kg;
Zásady zabezpečení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady doručení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady vrácení(upravuje se pomocí modulu Ujištění zákazníka)
Vlastnosti a použití strojního otočného svěráku 200 mm:
- Vyroben z vysocejakostní litiny.
- Používá se při jednoduchých pracích na bruskách, frézkách a vrtačkách.
- Obsahuje otočnou základnu se stupnicí 360° po 1°.
- Základna a pohyblivá čelist je vyrobena z vysocejakostní litiny o vysoké trvanlivosti.
- Upínací šoub je zhora zabezpečen před znečištěním a třískami.
- Je možná demontáž otočné základny.
- K připevnění svěráku k pracovnímu stolu lze použít univerzální sadu upínacích prvků.
- K upevnění obrobku nad vodorovnou základnou svěráku použijte rovnoběžné frézařské podložky podobné délky jako je šířka čelistí.
- Drážka v točně a těle svěráku je určena pro středící kameny, které slouží pro přesné umístění svěráku na stole s T-drážkami.
Sada obsahuje kromě svěráku a otočné podstavy:
- klíč (klika) - 1 ks
- středící kámen 18/18 mm - 2 ks
- upevňovací šroub s podložkou a maticí - 2 ks
Technické parametry:
| Parametr | Hodnota | Jednotky |
|
|---|---|---|---|
| S | 200 | mm | |
| amax | 160 | mm | |
| h | 63 | mm | |
| H1 | 140 | mm | |
| H | 178 | mm | |
| A | 240 | mm | |
| Lmin | 480 | mm | |
| L1 | 445 | mm | |
| D | 18 | mm | |
| Upínací síla | 3500 | daN | |
| Hmotnost | 46 | kg |
DM_IM_FQ_200_160
2 ks
Parametry
- Šířka čelistí
- 200 mm
- Výška čelistí
- 63 mm
- Rozevření čelistí
- 160 mm
