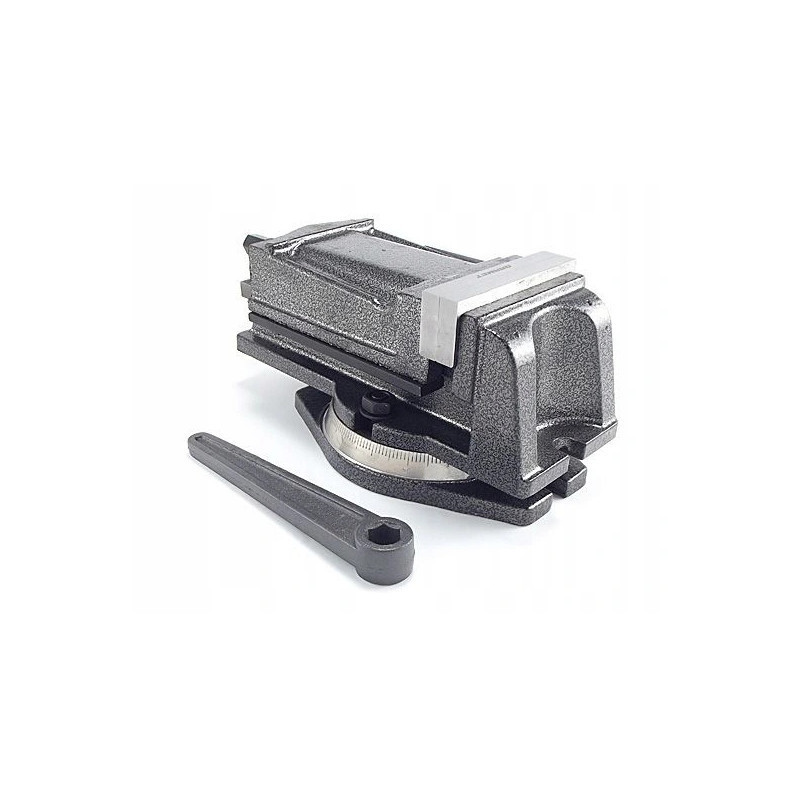

Strojní otočný svěrák 100 mm (FQ100/80)
2 077,00 Kč
S DPH
Šířka čelistí: 100 mm;
Výška čelistí: 35 mm;
Rozevření čelistí: 80 mm;
Hmotnost: 9,5 kg;
Zásady zabezpečení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady doručení(upravuje se pomocí modulu Ujištění zákazníka)
Zásady vrácení(upravuje se pomocí modulu Ujištění zákazníka)
Vlastnosti a použití strojního otočného svěráku 100 mm:
- Vyroben z vysocejakostní litiny.
- Používá se při jednoduchých pracích na bruskách, frézkách a vrtačkách.
- Obsahuje otočnou základnu se stupnicí 360° po 1°.
- Základna a pohyblivá čelist je vyrobena z vysocejakostní litiny o vysoké trvanlivosti.
- Upínací šoub je zhora zabezpečen před znečištěním a třískami.
- Je možná demontáž otočné základny.
- K připevnění svěráku k pracovnímu stolu lze použít univerzální sadu upínacích prvků.
- K upevnění obrobku nad vodorovnou základnou svěráku použijte rovnoběžné frézařské podložky podobné délky jako je šířka čelistí.
- Drážka v točně a těle svěráku je určena pro středící kameny, které slouží pro přesné umístění svěráku na stole s T-drážkami.
Sada obsahuje kromě svěráku a otočné podstavy:
- klíč (klika) - 1 ks
- středící kámen 14/14 mm - 2 ks
- upevňovací šroub s podložkou a maticí - 2 ks
Technické parametry:
| Parametr | Hodnota | Jednotky |
|
|---|---|---|---|
| S | 100 | mm | |
| amax | 80 | mm | |
| h | 35 | mm | |
| H1 | 82 | mm | |
| H | 107 | mm | |
| A | 131 | mm | |
| Lmin | 265 | mm | |
| L1 | 243 | mm | |
| D | 14 | mm | |
| Upínací síla | 2000 | daN | |
| Hmotnost | 9,5 | kg |
DM_IM_FQ_100_80
2 ks
Parametry
- Šířka čelistí
- 100 mm
- Výška čelistí
- 35 mm
- Rozevření čelistí
- 80 mm
